陶瓷颜料光泽度的测量原理及测量方法解析

鲜艳光亮是陶瓷颜料外观质量的基本要求，光泽度是最重要的性能指标之一，它直接影响产品的价格和使用价值。为了准确的测量陶瓷颜料的光泽度，管控其外观质量品质，就可以使用光泽度仪。本文对陶瓷颜料光泽度的测量原理及测量方法做了解析。

陶瓷颜料光泽度的概念：

光泽是物体的一种外观光学特性，表面平滑材料受到可见光的照射时都会产生有方向性的镜面反射，镜面反射的结果使材料表面带有光泽称为镜面光泽，其反射能力的大小称为镜面光泽度。

光泽度的大小是通过测量试样表面的反射光通量与入射光通量的比值，即光反射率来定量表面光泽的强弱的，其计算公式如下：

式中：G——试样的光泽度值；F1——定向入射到试样表面的光通量；F2——定向接收到试样表面反射的光通量；K——待定常数，K=100/ρs；ρs——标准板的反射率；ρ——试样的反射率。

陶瓷颜料光泽度的测量原理：

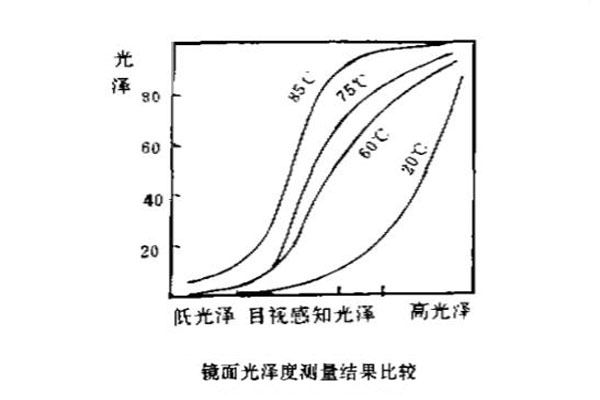

光泽度是表征物体表面定向反射特征的，因而和测量角密切相关，测量角的规定原则是建立在大量的目视光泽感分级与仪器的相关性实验基础上的。根据菲涅耳公式可知，不同角度测量镜面光泽度的结果是不同的，如下图所示：

由上图可知，对于低光泽表面（10以下）60°测量角丧失了辨别能力，而85°测量角则适用；对于光泽度在70以上的高光泽表面，60°测量角也丧失了辫别能力，此时，应用20°测量角。所以，在一般情况下，60°测量角适用于所有的陶瓷颜料，但是，对于光泽度值（60°测量角时）高于70或低于30个光泽单位时，采用20°或85°测量角方法更合适。因此，合理的选择测量角，能够保证被测试样在高、中、低各光泽范围内，样品光泽度略有差异也能分辨清楚，有利于产品的质量评定和分级。

目前，国际上标准板的规定统一采用折射率为1.567，表面抛光良好的黑玻璃板作为标准板，并在各种测量角条件下的镜面光泽度值都定义为100。对于已知折射率黑玻璃标准板的光泽度值，可采用菲涅尔公式和上面光泽度计算公式来确定。

上述测量角的规定原则和标准板均符合国际标准化委员会ISO2813《色漆和清漆——非金属漆膜的20°、60°和85°镜面光泽测量方法》，并与美国标准ASTM525《镜面光泽的测量方法》的要求相一致。

陶瓷颜料光泽度的测量方法：

1.光泽度计

光泽度计应符合JJG696《镜间光泽度计》中技术条件的要求。

2.用于制备试样的白瓷板（基底）

用于制备陶瓷颜料光泽度测量的白瓷板至少要一面施釉，施釉面供制备被测面使用。整块试样必须平整、无挠曲、无明显凹凸不平，釉面均匀光滑，无色彩斑污。

3.试样的制备

按照制备丝网陶瓷贴花纸的方法，以0.5：1的油料配比混合调制均匀，采用280目的聚脂网版，依照白瓷板的尺寸，印刷成厚度约35μm的花纸色点数张，按照贴花纸的方法贴在白瓷板上，按规定的彩烤温度进行彩烤。每个样品取3件进行平行测量。

4.测量

印刷花纸的色膜厚度采用微米千分尺测量。

光泽度的测量按仪器说明书操作，首先采用60°测量角方法测量，当试样的光泽度大于70光泽单位或者小于30个光泽单位时。为提高其分辨程度，可选择采用20°或85°测量角方法。
