陶瓷光泽度怎么测？陶瓷光泽度测量原理及方法

光泽度是陶瓷制品表面的一种物理特定，是检测陶瓷产品外观质量的一项重要指标。在我们的日常生活中，不同用途陶瓷对表面光泽度的要求是不同的，因此，就需要对陶瓷的光泽度进行测定。本文对陶瓷光泽度的测量原理及方法做了介绍。

陶瓷光泽度测量原理：

陶瓷器表面光泽度是一项重要的外观指标，科学地测量、评价这一指标具有较大的实际意义。关于陶瓷器表面光泽度的测量，国家有关标准作出了具体的规定。按GB3295日用陶瓷器光泽度测定方法或其修订标准的规定，陶瓷器表面的光泽度定义为白光光束以一定角度入射时样品表面反射光的能力。

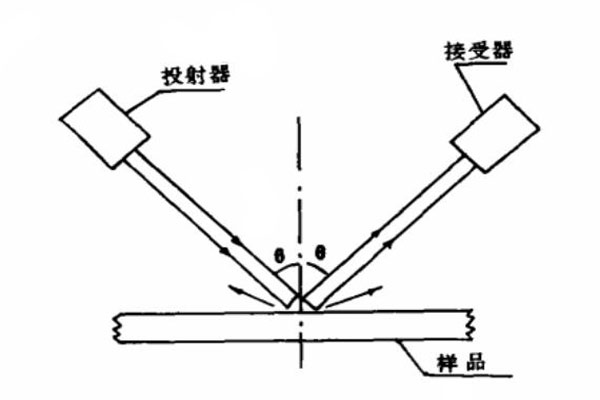

如上图所示，令一定截面大小的光束以一定角度θ投射到被测样品的表面，在釉层表面的镜面反射方向测量其反光量，并规定折射率ND=1.567的黑色玻璃的反光量为100%。被测产品的反光量与此标准之比值，即为该产品的光泽度。因此产品的光泽度可表示为：

其中Is（θ）为入射角为θ时标准样品的镜面光强反射量示值读数，Im（θ）为入射角为θ时待测产品的光强反射量的示值读数。通常情况下，取入射光为45°角入射或垂直入射。

使用光泽度测定陶瓷光泽度的方法是：打开仪器电源稳定20分钟，首先测量标准样品的反射光强Is（45°），将测量探头置于标样表面得到的读数值即为Is（45°），然后将探头置于待测产品被测部位，得到被测产品的反射光强读数Im（45°），最后按照上式光泽度计算式，即得到该产品的光泽度。

陶瓷颜料光泽度的测量方法：

光泽度是陶瓷的一项物理指标，光泽度主要与光线在表面的镜面反射和漫反射的相对量有密切关系。当表面光滑时，光线以镜面反射为主，光泽度就高；反之，以漫反射为主，光泽度就差。光泽度高的陶瓷，瓷面显得细腻、高雅。

陶瓷的光泽度主要与釉面饱和度、釉面针空、釉面缺陷等有关，而以上问题又与釉料配方、施釉厚度、原料纯度、烧成温度等有关。不同用途陶瓷对表面光泽度要求不同。日用陶瓷，艺术陶瓷与卫生陶瓷等通常要求表面有比较好的光泽，以提高陶瓷外观质量与有利于清洗。而室内外装饰陶瓷就不宜表面光泽太强，甚至要求无光泽。因此，就需要对陶瓷光泽度进行准去的测定。

按GB3295日用陶瓷器光泽度测定方法或其修订标准的规定，陶瓷器表面的光泽度定义为白光光束以一定角度入射时祥品表面反射光的能力。

如上图所示令一定截面大小的光束以一定角度日投射到被测样品的表面，在釉层表面的镜面反射方向测量其反光量；并规定折射率ND=1.567的黑色玻璃的反光量为100%。被测产品的反光量与此标准之比值，即为该产品的光泽度。因此产品的光泽度可表示为：

其中Is（θ）为入射角为θ时标准样品的镜面光强反射量示值读数，Im（θ）为入射角为日时待测产品的光强反射量的示值读数。通常情况下，取入射光为45°角入射或垂直入射。

光泽度仪测量陶瓷光泽度的具体要求及方法如下：

1.仪器装置

光泽度计：几何角度为45°，仪器稳定度不小于±0.4光泽度单位，示值误差不大于±1.2光泽度单位。

标准板：一级标准板，采用高抛光的黑玻璃。将折射率为1.567的黑玻璃的光泽度定为100.

工作标准板：采用表面平整、均匀、耐磨性好的陶瓷板或抛光黑玻璃板，工作标准板应在光泽度计上定期与一级标准板校核。

2.试样及测试方法

（1）试样：试样表面应无明显凹凸不平、翘曲或裂纹，数量三件。

（2）测试方法

a.试验条件：光泽度测量要求在光照度强度不大于20lx（用于街道照明的光照度）的环境中进行。

b.试验步骤：先按仪器操作规程预热仪器，再用工作标准板校核仪器，然后将试样表面擦拭干净，在每件试样表面各测量五个点，尽量使测量面与测量窗口工作面接触。

c.计算与结果：以每组试样的算术平均值作为该试样的光泽度值，若单个测量值与平均值的偏差大于10%时，舍去该值，必要时，记录平均值和极限值，保留小数点后一位数字。
