NS 多功能测试组件
NS多功能测试组件使用说明
使用范围:可用于测试液体试剂、酱状物(如番茄酱、涂料)、粉末(如咖啡)等。
一、组件结构
如图1、2中所示,NS多功能测试组件的结构如下:

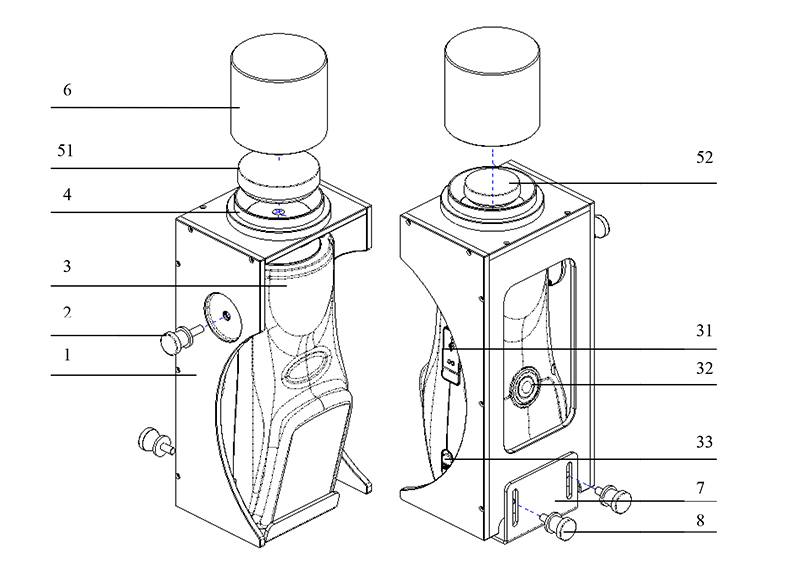

图1 NS多功能测试组件示意图
二、使用方法
NS多功能测试组件的使用方法如下,如图1、图2所示:

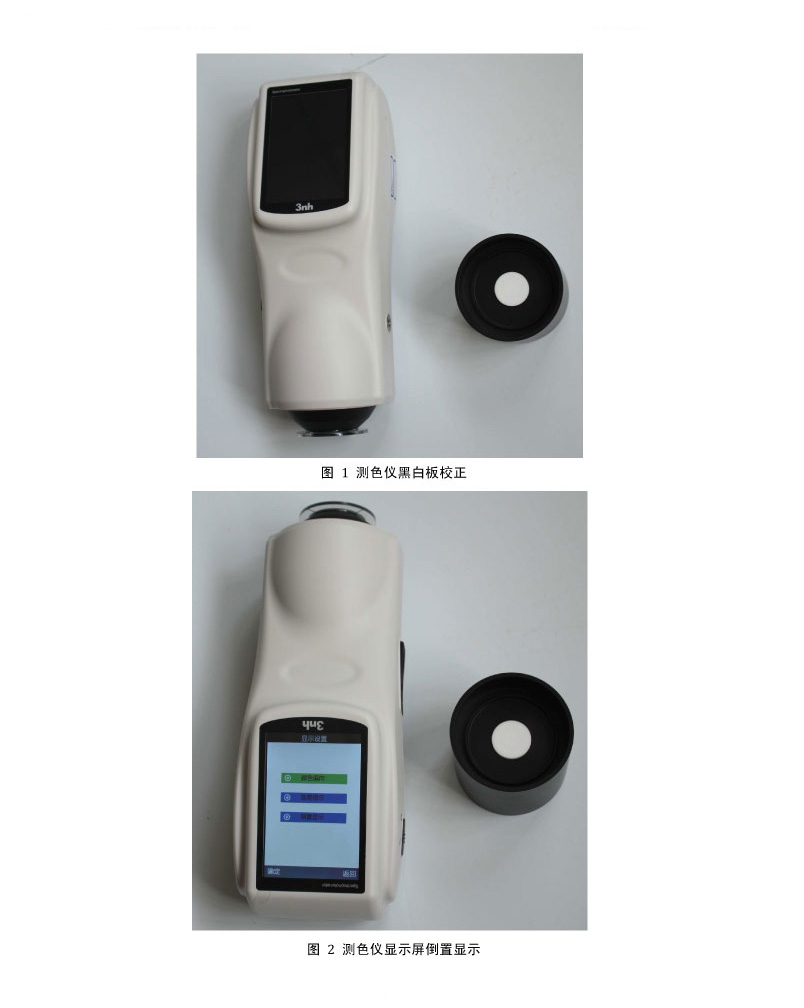

1、测色仪先进行黑、白板校正,校正完毕进入测色仪主菜单,依次点击“显示设置”->“倒置显示”点选打开,将屏幕倒置显示,便于后面操作。

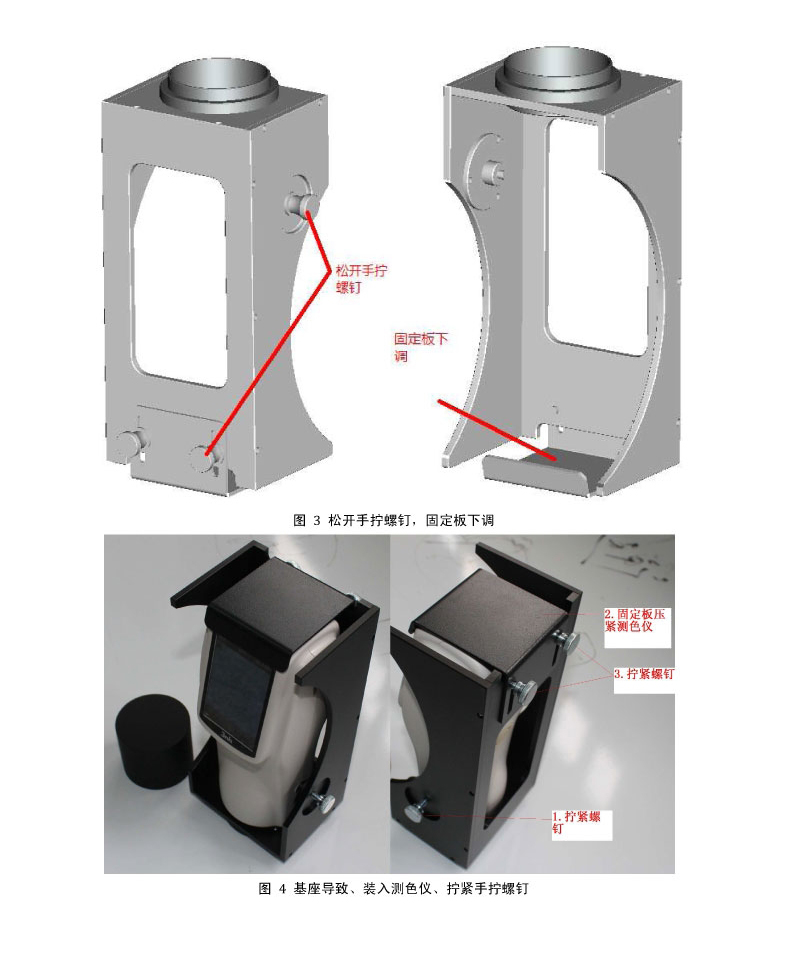

2、轻轻松开手拧螺丝8,使固定板7沿腰形孔可上下移动,使固定板7尽量处于下方位置;松开手拧螺钉2,使得手拧螺钉2的前端面稍低于螺钉固定座9的端面。

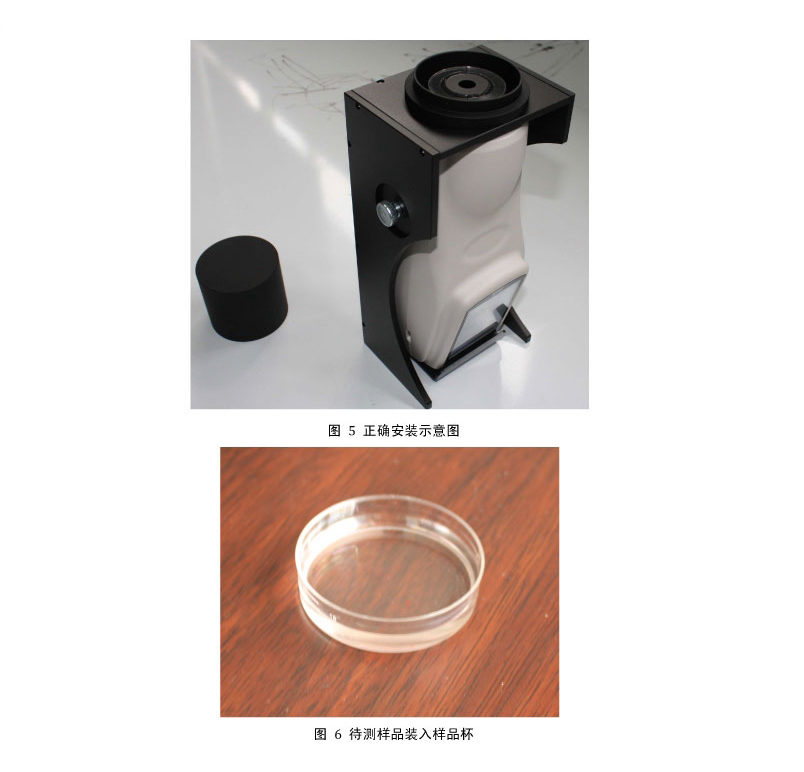

3、将测色仪3放入基座1中,测色仪尽量左右居中,测色仪3左侧面(M5螺纹面)紧贴螺钉固定座9的端面,并且使测色仪3的M5固定螺丝孔和螺钉固定座9的孔位对齐,测色仪3测量口径一侧的台阶面紧贴黑腔底板4的底面,向上调整固定板7的位置,拧紧螺钉8,然后拧紧螺钉2。
注意:确保测色仪固定稳固,确保测色仪测量口径一侧的台阶面紧贴黑腔底板的底面。

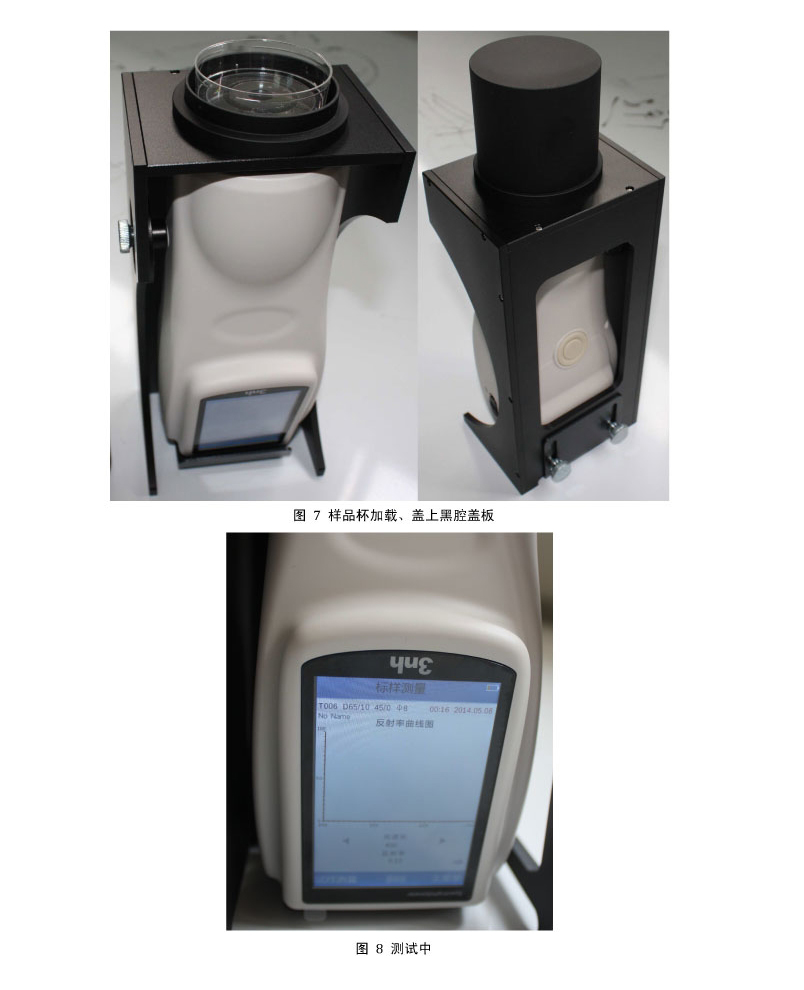

4、根据样品特点,选取适当容量的样品杯(Φ60mm样品杯51、Φ35mm样品杯52均可使用),将待测样品放入样品杯,然后将装有待测样品的样品杯的放入黑腔内,盖上黑腔盖板6,按照测色仪的测试方法进行色度数据测量。
5、测量完毕,取出样品杯;依次松开手拧螺钉2、8,取下测色仪,妥善保管测色仪;将螺钉2、8归位,妥善保管NS多功能测试组件。

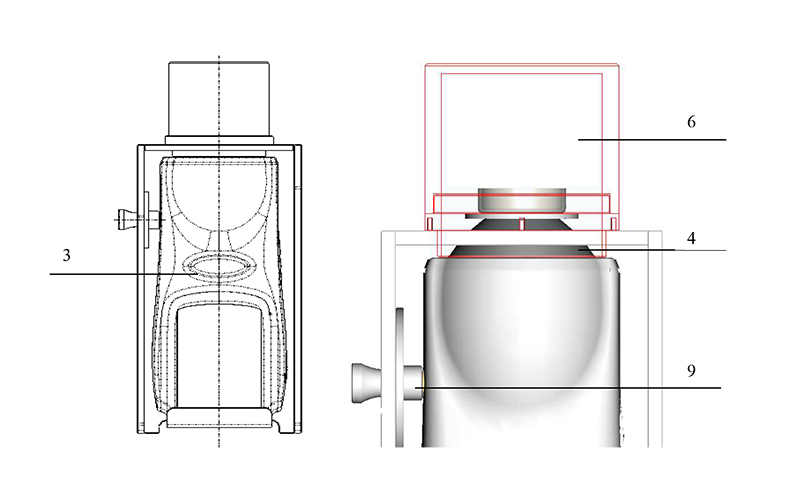

图2 测色仪与NS多功能测试组件的配合示意图
三、注意事项
1、将测色仪3装入NS多功能测试组件前,测色仪应该先完成黑白板校正。
2、安装测色仪3时,确保测色仪测量口径一侧的台阶面紧贴黑腔底板4底面。
3、测量过程中,样品杯装入测量黑腔时务必要小心,不得使样品外溅,不得弄脏测色仪透镜及内部光路,否则导致测色仪无法正常工作。

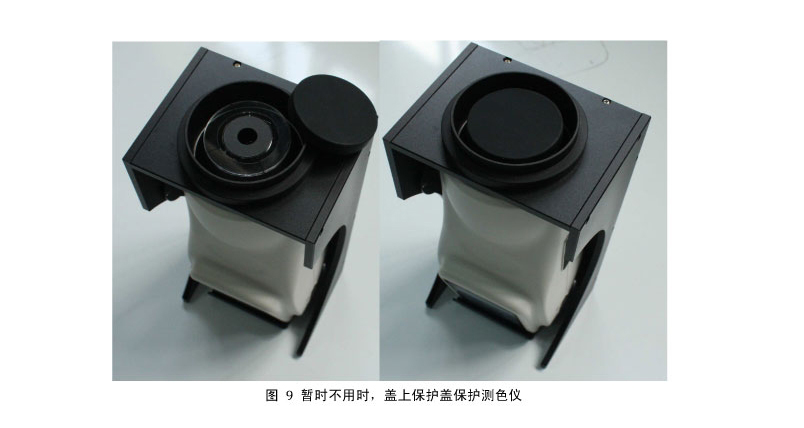

测色仪装配在NS多功能测试组件上面,长期不用时,要及时装上测色仪保护盖,并盖上黑腔盖板,保护测色仪。
4、样品杯有划痕或弄脏时,务必要及时更换,否则影响测试色度数据准确性。
5、使用NS多功能测试组件测量样品时,建议连接上位机配合软件使用。
6、测色仪屏幕设置为倒置显示,操作更方便。
NS多功能测试组件与测色仪装配过程
注:2.0版多功能测试组件,可操作性更加灵活、视野更开阔、固定更稳定、测量更准确、更加人性化。
