色坐标xy代表什么?D65标准光源的色坐标
为了对颜色进行量化分析,色度学上就引入了色坐标图系统。本文就给大家简单介绍一下色坐标xy表示的含义以及D65光源的色坐标,感兴趣的用户不妨来看看吧!
什么是色坐标?
色坐标是色度学的重要内容之一,光源的色坐标测量是研究光源特性的重要方法之一,它具有广泛的使用意义。色坐标测量的基本原理是根据光源的光谱分布由色坐标的基本规定进行计算而得出的。
常用的颜色坐标,横轴为 x ,纵轴为 y 。有了色坐标,可以在色度图上确定一个点。 这个点精确表示了发光颜色。即:色坐标精确表示了颜色。 因为色坐标有两个数字,又不直观,所以大家喜欢用色温来大概表示照明光源的发光颜色。其实,色温是通过色坐标算出来的,不通过色坐标是得不出色温的,要么是“大概”、“也许”的。
如果是有很深颜色的,例如:绿、蓝色等,可以通过色坐标,算出“主波长”和“色纯度”来比较直观的表示颜色。通常用K(开尔文)来表示色温,例如:暖白色-3300K以下,白色约-4000K,珠光色-5000K以上 。
D65光源的色坐标:
色坐标表示方法有很多,主要有孟塞尔表色系、RGB表色系、XYZ表色系、CIExyY色度图等等。目前国际上常用的就是XYZ三刺激值以及CIELUV色度图。
XYZ表色系就是CIE在RGB表色系基础上,改用三个假想的原色XYZ建立了一个新的色度系统,将它匹配等能光谱的三刺激值,定名为CIE1931标准色度观察者光谱三刺激值,简称XYZ表色系。

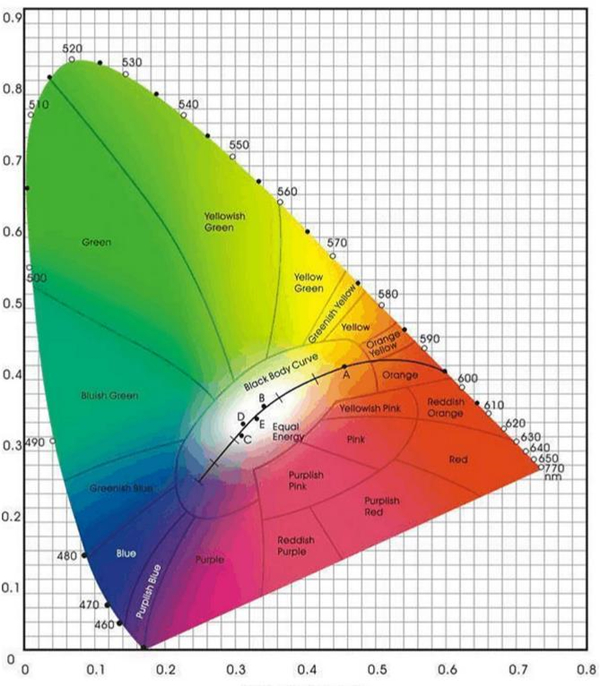

通过色标图上的点,就可以找到对应的D65的光源颜色。如下图所示,标准光源A、B、C、D、E。
波长700~770nm的光谱色,色品点重合,表明他们有相同的色品坐标,在亮度相同时,表观颜色相同
两点连线上的颜色都可以用两点的颜色以一定的比例配出来,波长540~700nm光谱色轨迹是一段直线,所以这段直线上的任何光谱色都可以用540nm和700nm两种光谱色配出来。
色温与色坐标的关系:
色温在色度图上不是一个区块,是一条线,就是说同一个色温值的LED,发出来的颜色其实不一定是一样的,因此需要引入色坐标这个值来准确对应一颗LED尤其是白光的颜色,每一个坐标值只对应色度图上一个点,而不像一个色温值对应色度图上一条线。但是实际操作过程中,要指定一个坐标值让厂家去批量生产,是不可能的,厂家会把一定坐标区域的颜色划分成一个区域,用ABCDEF等字母来分类,每个分类下又有若干小分类,例如A1,A2等,白色LED生产出来后,会走一遍分光分色机,自动筛选到不同类别。
