色差仪颜色空间Lab和L*a*b*、XYZ和Yxy的区别

色差仪是以色度学为基础研制的光学分析仪器，其在测量颜色时，会在特定的颜色空间下，对颜色进行定量的描述和表达，比较常见的颜色空间有Lab和L*a*b*、XYZ和Yxy。本文对色差仪颜色空间Lab和L*a*b*、XYZ和Yxy的区别做了介绍。

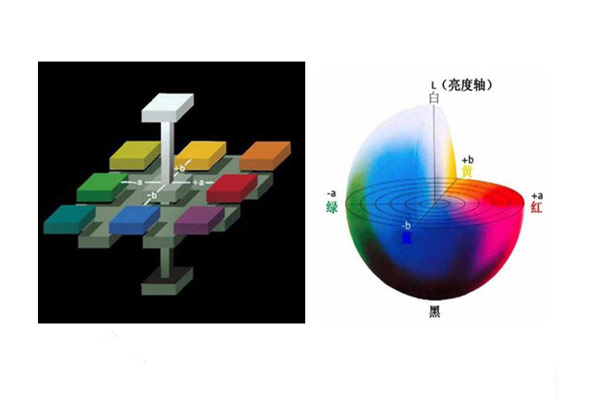

色差仪颜色空间Lab和L*a*b*的区别：

Lab指的是Hunter Lab，它是建立在颜色对立理论基础上的三维直角坐标系，是不带星号的。CIEL*a*b*（CIELAB）是惯常用来描述人眼可见的所有颜色的最完备的色彩模型。L、a和b后面的星号（*）是全名的一部分，因为它们表示L*、a*和b*，不同于L、a和b。这2种表色系统都是建立在颜色对立理论基础上的，应用都比较广泛，区分这2种表色系统还是很有必要的。

Hunter Lab和CIELAB颜色体系的计算公式不同，虽然都是由X、Y、Z经数学计算而来，但是色度量的取值不同。比如同样是瓷砖的颜色——黄色，Hunter Lab体系的颜色参数值为L=61.42，a=+18.11，b=+32.23，而CIELAB体系的颜色参数值则分别为L*=67.81，a*=+19.56，b*=+58.16。

2个色度空间与视觉感官的均匀性都存在差异。比如虽然CIELAB色空间是 CIE 推荐的均匀颜色空间，而实际上CIELAB空间对于人眼的色彩感觉来说也还是不均匀的。在该空间的某个区域（如红色区域）取2个色样点与另一区域（如绿色区域）同等距离的2个色样点作比较，会发现在红色区域的2个色样的视感觉差别和绿色区域的2个色样的视感觉差别不一样，即在不同颜色区域，色彩的宽容量数值是不相等的。

色差仪颜色空间XYZ和Yxy的区别：

CIEXYZ颜色空间，也称CIE1931颜色空间。CIE希望通过该颜色空间下的三个分量（X，Y，Z）能够描述人颜色视觉系统所能察觉的任意一种颜色，其中X和Z定义为颜色的色度，Y为颜色的亮度。

CIEXYZ颜色空间主要应用于分光光度计和数字颜色分析器等分析仪器，它为这一类仪器提供了待分析样本所需的透射或折射的三色光信号。虽然 CIEXYZ颜色空间在分析化学中的相关应用也颇为广泛，但是它所表示的颜色与人眼感知不太一致，导致在不同颜色对比中存在一定缺陷。因此，该颜色模型往往只是用于线性转换到其他颜色空间的过渡颜色空间。

三刺激值XYZ对定义颜色非常有用，但却不易直接目视其结果，为此CIE于1931年规定了Yxy色空间，它是在二维图上描述颜色，但与亮度无关。Y为物体的反射比，用%数表示（与反射比为100%的理想漫反射相比较）。它对应于颜色三要素的明度其值就等于三刺激值的Y值。色度坐标x、y对应于色三要素的色调和彩度。x、y色度坐标可由下式算得：x=X/（X+Y+Z）y=Y/（X+Y+Z）（其中X、Y、Z为三刺激值）X轴色度坐标相当于红基色的比例；Y轴色度坐标相当于绿基色的比例，图中没有Z轴色度坐标（即蓝基色所占的比例）。因为比例系数x+y+z=1，Z的坐标值可以推算出来，即z=1-x-y。

色差仪Lab颜色空间和XYZ颜色空间的转换方法：

在Lab颜色空间中，柱坐标 L*表示亮度，a*和 b*轴代表色度坐标，分别是红-绿坐标和黄-蓝坐标，这三个坐标值均被认为是均匀变化的。这三个属性值可以由XYZ颜色空间的三个属性转化而来。转换公式如下：

其中，在上面的公式中，X、Y、Z 指的是物体的三刺激值，这三个属性值是在海明对立坐标理论的基础上建立起来的。X0、Y0、Z0表示的是CIE 标准照明体先照射在完全反射漫反射体上，再经其反射到人们眼中的白颜色物体的三刺激值。光源和观察者的条件分别以D65和10°条件为佳。在不同的光源以及观察者条件下，三刺激值是不同的。若采用D65标准照明体X0=94.811，Y0=100.00，Z0=107.304。

色差仪Lab颜色空间和XYZ颜色空间的设置方法：

不同色差仪包含的色空间是不同的，想要设置颜色模式，就可以根据色差仪操作说明书来进行选择。

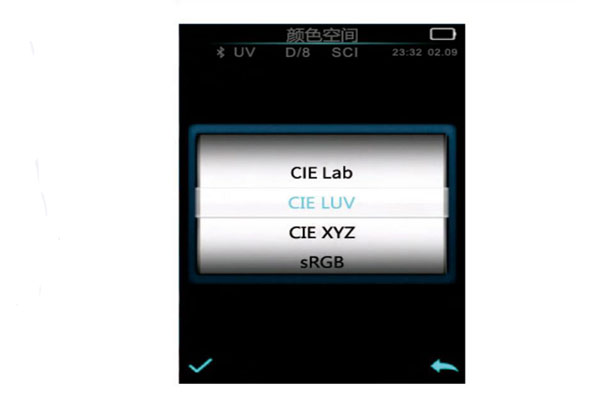

如上图所示，用户可根据需要选择不同的颜色空间进行显示，此选择将影响到“标样测量”、“试样测量”界面中的显示内容。通过“上翻”、“下翻”键可进行选择。按下“确认”键将保存所作的设置，并返回主菜单界面。

在电脑色差仪中，显示模式默认为“CIEL*a*b*C*H*”，其他选项有“CIEL*a*b*”、“CIEXYZ”、“CIERGB”、“CIEL*u*v*”、“L*a*b*白度黄度”、“变色牢度”和“沾色牢度”。
