色差仪色度测量的几何条件和色度系统有哪些？

色差仪作为光电仪器，其设计和测色理论是以色度学为基础的，因此，其需要满足色度学规定的一些条件，如测色几何条件、标注色度系统等。那么，色差仪色度测量的几何条件和色度系统有哪些？下文对此做了简要的介绍。

色差仪色度测量的几何条件：

由于物体的表面特性不同，而不同的外界照明和观测条件会导致物体表面的光谱反射因数不同，从而使得颜色表现各异，于是为了统一色度量值和量值的可比性，必须规定标准照明和观测条件。1971年CIE正式推荐了四种用于反射样品测量的标准照明和测量条件，分别如下：

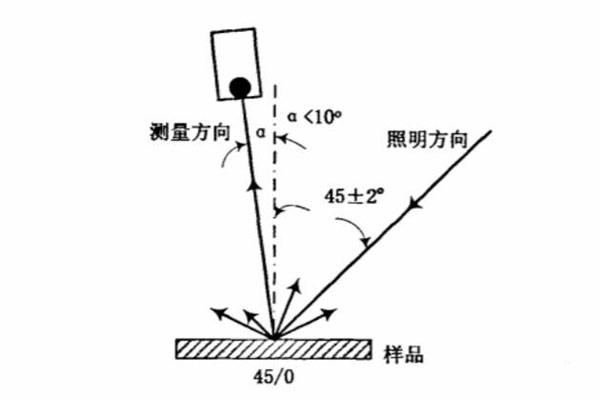

1.45°/垂直（45/0）

照明光束的轴线与样品表面法线成（45±2）°；观测方向与样品表面法线夹角不大于10°，照明与测量光束任意光线与其轴线夹角不超过8°，如下图所示。

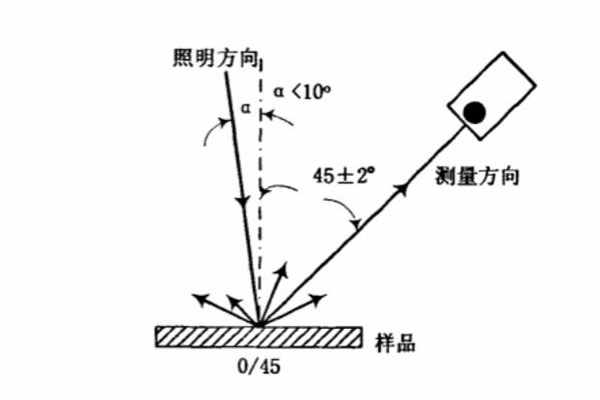

2.垂直/45°（0/45）

样品被垂直照明，光束轴线与样品表面法线间夹角不超过10°，观测方向与样品表面法线成（45±2）°，照明与测量光束任意光线与其轴线夹角不超过8°，如下图所示。

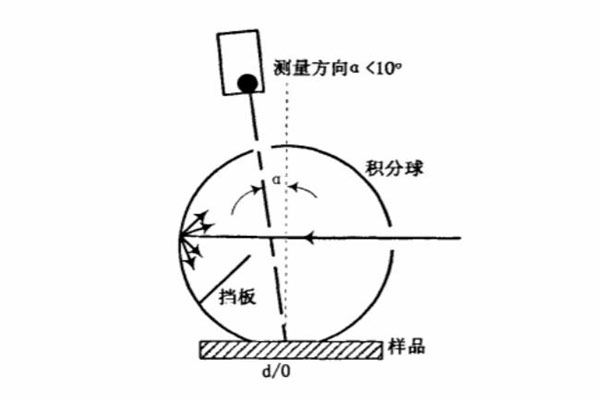

3.漫射/垂直（d/0）

样品被积分球漫射照明，在样品的法线方向观测。观测方向轴线与样品法线夹角不大于10°，积分球总开孔面积不超过积分球内反射总面积的10%，观测光束的任一光线与其光轴间夹角小于5°，如下图所示。

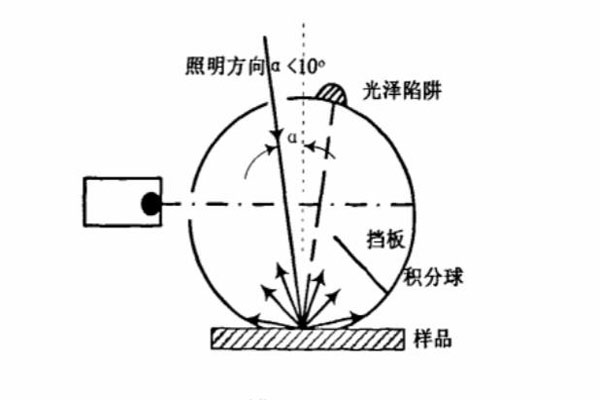

4.垂直/漫射（0/d）

祥品被垂直照明，光束轴线与样品表面法线间夹角不超过10°，积分球总开孔面积不超过积分球内反射总面积的10%，观测光束的任一光线与其光轴间夹角小于5°，如下图所示。

同样，对于透射样品CIE也推荐了三种标准照明与观察几何条件，分别如下：

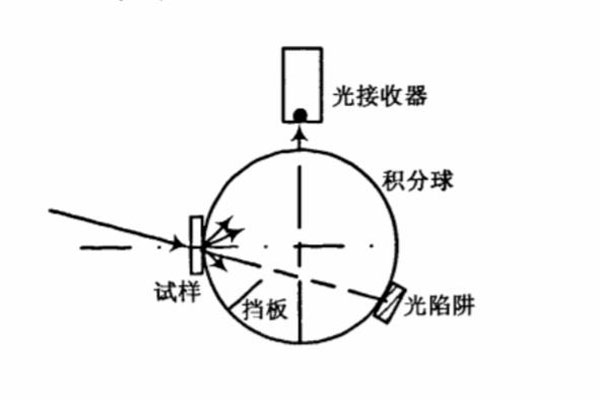

1.垂直/漫射（0/d）

照明光束光轴与样品法线夹角不应超过5°，照明光束任意光线与其光轴的夹角也不应超过5°，接收积分球内表面的漫射光线，如下图所示。

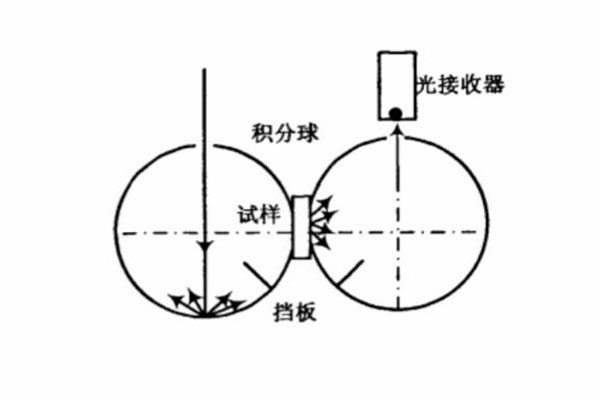

2.漫射/漫射（d/d）

以积分球对样品进行漫射照明，并用另一个积分球收集透射光，如下图所示。

3.垂直/垂直（0/0）

与0/d类似，测量光束与照明光束几何结构相同。如下图所示。

色差仪色度测量的标准色度系统：

1931年CIE推出了CIE1931标准色度观系统，适用于1°～4°视场的颜色测量。而当视场大于4°时，应用该组数据会使测量不够精确，于是1964年CIE又推荐了一组10°视场的数据，称为CIE1964补充标准色度系统，适用于大于4°的视场的颜色测量。此两组数据为颜色测量和计算的基本参数。

1.CIE1931标准色度系统

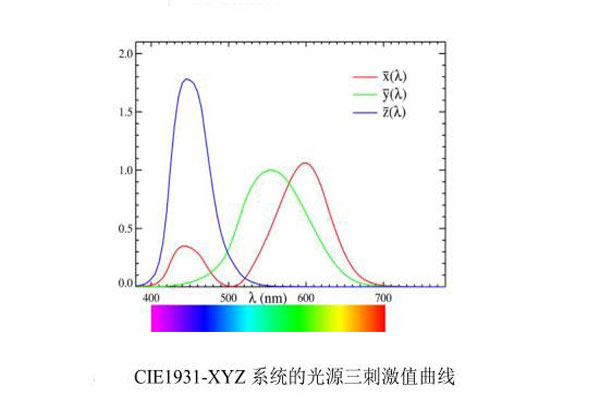

CIE1931XYZ色度系统由CIE1931RGB色度系统线性转换而来，避免了CIE1931RGB色度系统计算颜色三刺激值时出现负值的问题，并进而可计算出 CIE1931XYZ色度系统中的光谱三刺激值x（λ）、y（λ）和z（λ），并将对应的三条曲线称为“CIE1931XYZ标准色度观察者光谱三刺激值”，如下图所示。

该组数据主要适用于2度视场的中央视觉观察条件。若定义新的色品坐标x、y、z，则可得到CIE1931XYZ系统的色品图。

 2.CIE1964补充标准色度系统

由于CIE1931XYZ标准色度系统仅适用1°～4°的观察视场范围，而当视场增大到4°以上时在波长为380～460nm光谱区内x（λ）、y（λ）和z（λ）的数值偏低，于是为了适应大视场颜色测量的需要，CIE于1964年推荐了一组“CIE1964补充标准色度观察者光谱三刺激值”数据，也称为10°视场X10Y10Z10色度系统。
