色差仪lab值原理、计算公式及日常应用
在色彩科学领域,色差仪作为评估颜色差异的精密工具,其Lab值体系发挥着举足轻重的作用。Lab值不仅广泛应用于多个行业,还在颜色的一致性、稳定性评估中扮演了关键角色。本文将从Lab值的多重应用、评估准则、数值范围,到其含义、符号解读、数据分析方法等方面,进行深入探讨。
一、Lab值在各行业中的应用概览
Lab值体系广泛应用于衣物、鞋履、化妆品、家电产品的颜色质量控制,同时在制造、印刷、纺织和塑料工业中也起到了不可或缺的作用。利用CIE色空间的Lab、Lch原理,色差仪能够精确测量并显示出样品与被测样品之间的色差ΔE以及ΔLab值。这种精确的测量和分析确保了产品颜色的统一性和预期效果,为企业内部和外部的色彩评价提供了有力的数据支持。
二、色差仪Lab值的判定标准与取值范围
色差仪Lab值的判定标准和取值范围在不同的行业有所不同。
色差仪Lab取值范围:
L*值域由0到100,L=50时,就相当于50%的黑;a*和b*的值域都是由+127至128,其中+127a就是洋红色,渐渐过渡到-128a的时候就变成绿色;同样原理,+127b是黄色,-128b是蓝色。
从Lab模式的概念中知道,a*:深绿→50%灰(中性灰)→品红色。在这个通道的灰度图中,暗表示绿色:小于128(即50%)的灰为绿色,灰度值越接近50%灰,绿色的饱和度越小,越远灰度值越小于50%灰,绿色的饱和度越高。而亮的一端为品红色,大于128(即50%灰)的为品红色,越亮,饱和度越高,反之,接近中性灰(较暗的亮区)数值越接近128度灰,饱和度越小。
b*通道显示的是从青→50%灰(中性灰)→黄色,通道灰度图的亮区是黄色区域,亮度越高,饱和度越高,越接近50%中性灰,饱和度越低,通道灰度图暗部为蓝色区域,显示区域越暗,饱和度越高,越接近50%中性灰,蓝色饱和度越低。
通常情况下,色差值小于1表示肉眼无法分辨,而色差值大于1则会显得明显。

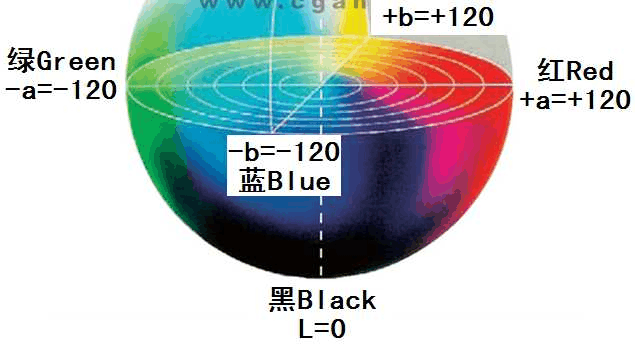

在印刷行业,由于颜色的不同,Lab值的取值范围也有所不同。一般情况下,L值取值范围为0-100,a值取值范围为-128至+127,b值也取值范围为-128至+127。
在纺织领域,Lab值的取值范围也有所区别。一般情况下,L值的取值范围为0-100,a值的取值范围为-120至+120,b值的取值范围也为-120至+120。
三、色差仪Lab值的含义、大小、英文、正负含义
色差仪Lab值含义解释:
色差仪主要看测试出来的L,a,b和E值。
L:表示颜色的明亮度,正数表示偏白,负数表示偏黑。
a:表示红绿值,正数表示偏红,负数表示偏绿。
b:表示黄蓝值,正数表示偏黄,负数表示偏蓝。
C:彩度,彩色成分与白色成分的比例。0表示无彩色,100表示颜色很艳丽。
h:色调角,用角度来表示不同的颜色。
E:表示一个总色差值,是有一个容差的,容许色差相差多少是可以接受的。

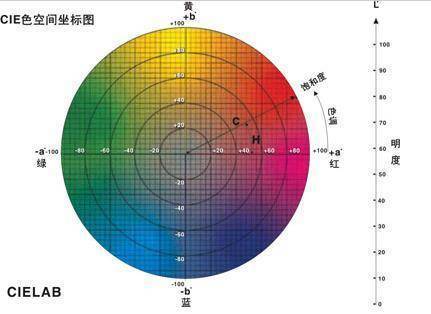

色差仪测量的Lab值表示的就是颜色测量的三个纬度,我们知道决定颜色有三个要素,而确定色差,也可以分为三个要素。它们分别是L值,表示的是产品颜色的深、浅,也就是我们常说的黑和白。而a值表示的就是红绿值,通过红、绿正负来表示,而b值表示的是黄蓝值,通过黄、蓝正负两个方向来表示。具体的颜色对照我们可以参考下面的CIE颜色空间坐标图:
根据测出的L、a、b数值就可以计算出被测物体的偏色情况,具体计算公式如下:
△L=L样品-L标准(明度差异)
△a=a样品-a标准(红/绿差异)
△b=b样品-b标准(黄/蓝差异)
△L+表示偏白,△L-表示偏黑
△a+表示偏红,△a-表示偏绿
△b+表示偏黄,△b-表示偏蓝
其中△L*,△a*,△b*,为参考样品和被测样品之间明度L*和色度指数a*,b*的差值。色差值用ΔE*来表示,为综合总色差,具体计算方法和亮度差△L、红绿差△a、黄蓝差△b都有关系。总色差ΔE*的计算公式如下:
一般情况下色差仪都会给出相应的L*,a*,b*,ΔE*相应的结果。这样就可以知道被测物体颜色的差异,从而有效的管控物体颜色的一致性。

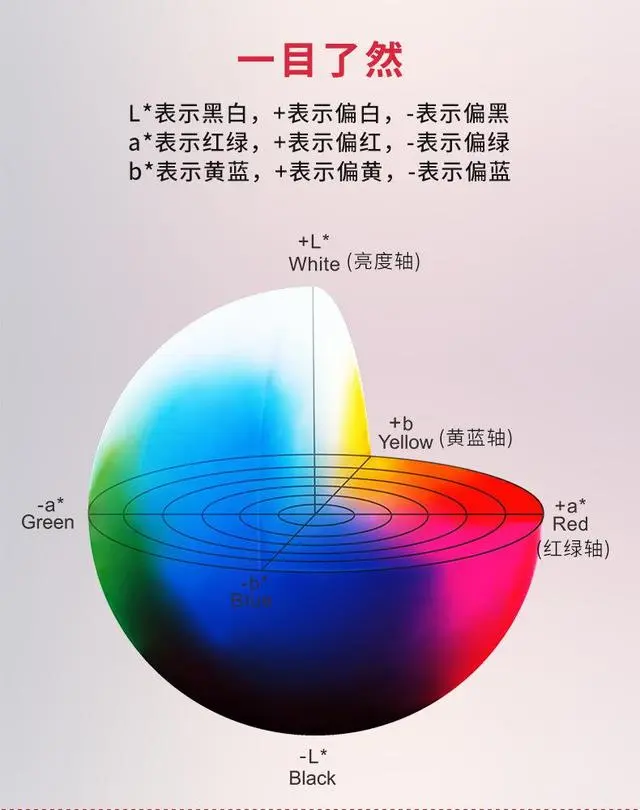

Lab值是由三个参数组成的,分别是L、a、b。其中,L值代表明度,a值代表红色绿色程度,b值代表黄色蓝色程度。L值越大,表示颜色越亮;a值越大,代表颜色越红;b值越大,代表颜色越黄。
在Lab值的英文表示中,L表示亮度或明度(Lightness),a表示从绿到红的值(green to red values),b代表从蓝到黄的值(blue to yellow values)。
色差仪的正负数的区别要看色差仪对应的数值
L值是没有负数的,就是0~100的值。
a值正负数的区别就是正值为红色的数值大小,负值为绿色的数值大小
b值正负数的区别就是正值为黄色的数值大小,负值为蓝色的数值大小
而这三个值在LAB空间坐标系就代表一个具体的颜色
△L值为正数就是试样对比标样的亮度大一些,负数则是标样暗一些
△a值为正数就是试样对比标样偏红,负数则是标样偏绿,一般数值过大色差仪会提示
△b值为正数就是试样对比标样偏黄,负数则是标样偏蓝,一般数值过大色差仪会提示
四、色差仪Lab数据分析方法
在对色差仪Lab值进行数据分析方面,常用的方法有以下几种。
首先是色差值的计算公式。常用的计算公式为:
ΔE=[(ΔL)^2+(Δa)^2+(Δb)^2]^1/2
其中,ΔL、Δa、Δb分别表示两组数据的L值、a值、b值之间的差值。公式中的“^”符号表示次方。
其次,是Lab转换CMYK的技巧。在印刷行业中,色差值的计算需要将Lab值转换为CMYK值。由于Lab值和CMYK值的采样方式不同,需要设置相应的转换公式。常用的Lab转换CMYK公式如下:
C=1.14(C+M)-0.14(Y)
M=1.14(M+C)-0.14(Y)
Y=0.3C+0.59M+0.11Y
K=1.14K-0.14(Y)
其中,C、M、Y、K分别表示CMYK的四种颜色值。
最后,在实际应用中,由于颜色的具体情况不同,对色差值的计算也有所不同。因此,在数据分析方面需要针对实际情况进行具体分析。
