色差仪Lab值怎么转换XYZ值、LCh值?
色差仪在测色时一般采用的是CIElab颜色空间,因此在对样品颜色进行测量时,会给出相应的L、a、b色度值。对于L、a、b的含义及其与XYZ值、LCh值的转换式,许多的用户不是很了解,本文对此做了详细的介绍。
色差仪L、a、b值的含义:
色差仪测量的Lab值表示的就是颜色测量的三个纬度,我们知道决定颜色有三个要素,而确定色差,也可以分为三个要素。它们分别是L值,表示的是产品颜色的深、浅,也就是我们常说的黑和白。而a值表示的就是红绿值,通过红、绿正负来表示,而b值表示的是黄蓝值,通过黄、蓝正负两个方向来表示。其中:
“L”代表物体的明亮度:0-100表示从黑色到白色
“a”代表物体的红绿色:正值表示红色,负值表示绿色
“b”代表物体的黄蓝色:正值表示黄色,负值表示蓝色
根据测出的L、a、b数值就可以计算出被测物体的偏色情况,具体计算公式如下:
△L=L样品-L标准(明度差异),△L+表示偏白,△L-表示偏黑
△a=a样品-a标准(红/绿差异),△a+表示偏红,△a-表示偏绿
△b=b样品-b标准(黄/蓝差异),△b+表示偏黄,△b-表示偏蓝
其中△L*,△a*,△b*,为参考样品和被测样品之间明度L*和色度指数a*,b*的差值。色差值用ΔE* 来表示,为综合总色差,具体计算方法和亮度差△L、红绿差△a、黄蓝差△b都有关系。
色差仪Lab值转换XYZ值:
1.Lab值与XYZ的关系
尽管CIE XYZ颜色空间成功解决了颜色的量化表示与计算,但是它的视觉感知均匀性很差。为了改善CIE XYZ颜色空间的视觉感知均匀性,CIE在1976年,推荐了一个新的坐标系CIEuv,被称作1976均匀颜色坐标系。虽然CIEuv坐标系的视觉均匀性要好于CIExy坐标系,但是两者的共同缺陷是只有色度信息而缺少明度(Lightness)信息,因此,建立一个新的坐标体系很有必要,从而引入明度信息。CIE于1976年推荐了两个视觉感知均匀性更好的颜色空间,CIEL*a*b*(或CIE LAB)和CIE L*u*v*(或CIE LUV)。在这两个体系中,颜色定义在了三维空间,空间的坐标点可用于表示一个颜色的三个视觉感知属性:明度、色相及色度。
Lab值转换XYZ值方法:
CIE LAB颜色空间来源于对ANLAB颜色空间的简化,是对三刺激值CIE XYZ颜色空间的非线性变换,即:
式中,X、Y、Z表示颜色样品的三刺激值,Xn、Yn、Zn表示同样照明条件下一个完全漫反射体表面的三刺激值。首先通过将三刺激值做归一化处理(即X/Xn、Y/Yn、Z/Zn),使用vonkries色适应变换函数,然后在通过CIE LAB公式中的立方根函数进行非线性压缩。
色差仪Lab值转换LCh值:
1.色差仪Lab值转换LCh值方法
Lch颜色空间是Lab空间变形后得到的圆柱形颜色空间。该颜色空间由L、C、H表示。纵坐标L*值同样对应于颜色三要素的明度,取值0-100;C*代表彩度,即某一颜色的坐标位置与原点的距离,取值0-181,圆心处颜色的饱和度C*值为0,离圆心越远C*的值越大;H*为色调,取值0°-360°,h*代表色调角,是某一颜色坐标在色品平面内的投影点和坐标原点的连线与a轴的夹角。规定h*从正a轴(红)开始为0°,逆时针为正,正b轴(黄)为90°,负a轴(绿)为180°,负b轴(蓝)为270°。其有如下数学换算关系:
LCH色彩空间是从CIELAB色彩空间推导出来的,一种颜色可以用LAB表示,也可以用LCH表示。采用LCH对图像进行修正符合日常生活中对色彩进行描述的习惯,色彩修正更加便于理解、更加直观和易于控制。
2.色差仪Lch值调回Lab值
LCH用亮度(L)、彩度(C)和色相(H)来描述颜色,这样用户就可以根据视觉心理从颜色的亮度、彩度和色相上来校正色彩。如果用户在测量时显示的为Lch值,就可以通过设置颜色显示模式来进行调整。

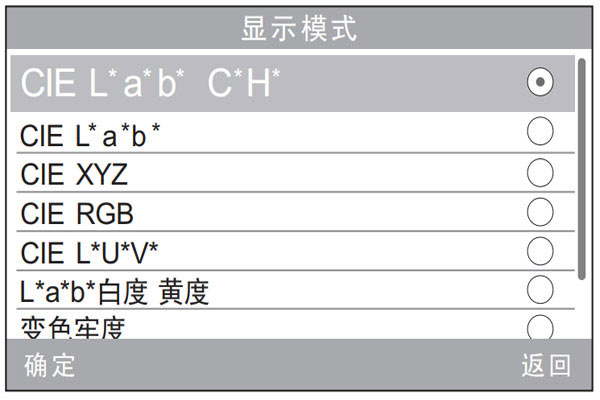

用户可根据需要选择不同的颜色空间进行显示,此选择将影响到“标样测量”、“试样测量”界面中的显示内容。通过“上翻”、“下翻”键可进行选择。按下“确认”键将保存所作的设置,并返回主菜单界面。
在电脑色差仪中,显示模式默认为“CIEL*a*b*C*H*”,其他选项有“CIEL*a*b*”、“CIEXYZ”、“CIERGB”、“CIEL*u*v*”、“L*a*b*白度黄度”、“变色牢度”和“沾色牢度”。
