色差仪是什么仪器？色差仪有什么作用？

在进行颜色测量仪器选择时，我们经常会听到或者看到色差仪，对于这类仪器，初次接触或使用的用户，不是很了解，也不知道它有什么作用。本文对色差仪的测色原理、作用、基本组成结构做了介绍。

色差仪是什么仪器？

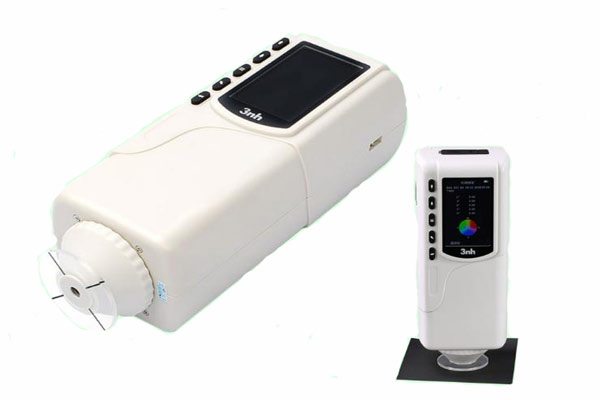

色差仪是一种常见的光电积分式测色仪器。它利用仪器内部的标准光源照明被测物体，在整个可见波长范围内进行一次积分测量，直接测得透射或反射物体色的三刺激值和色品坐标，并可通过专用微机系统给出两个被测样品之间的色差值。这是一种操作简便，价格便宜，在工业生产、科研实验、质检、商检和计量部门有着广泛应用的光学分析仪器。

色差仪的测色原理：

色差仪是一种通过计算颜色差值来识别和比较颜色的光学设备，其工作机制实际上是对人眼识别颜色过程的部分模拟。在人眼视觉系统中，颜色判断是依据进入眼睛可见光的进行的，这种光线来自物体表面辐射、反射或者物体内部的透射，类似的在一个测色系统中，实际需要分析检测的就是进入仪器检测窗口的可见光。与人类视觉系统使用生物组织视网膜来识别光谱类似；在机器中这种颜色识别功能通常通过感光器件来完成的。人类比对颜色是在大脑中完成的，是对不同颜色信号的比较；色差仪则是在获得样本颜色数值后与记忆体中的颜色数值进行比较。

对色差仪而言，要获得待测可见光的首要条件是必须有能够反映待测样本颜色特征的光线。在颜色恒常性的部分阐述我们知道，特定环境中观察物体颜色时，依赖于当前光照条件的颜色谱系分布是确定的，但是一旦改变光照背景，机器传感器获得的颜色感应值发生变化，那么颜色的判断就不是恒常的了，这也就是机器视觉不具备颜色恒常性的原因。要解决这个问题，需要在一个和测量环境无关的颜色谱系空间中获取样本的反射光线，所以测色仪器中都会使用统一的内置光源来刺激物体表面，这样就相当于将所有待测物体都置于一个跟机器相关的系统光照条件下，而这系统光照条件下的颜色谱系分布也是确定的了。

在色差仪内有一个光源，每次测量时，光源使用单色白光多次照射样本，或者使用单色LED分组多次照射样本，在照射的同时使用CMOS（Complementary Metal Oxide Semiconductor）感光阵列获得反射可见光的信息，然后经过后期的去噪、平均后获得样本颜色的系统颜色空间坐标值。需要补充的是在色差仪能够测色之前需要将标准颜色库信息装载到色差仪当中，并且使用纯黑或纯白色的系统颜色空间参考点同标准颜色库的标准颜色空间进行比对计算，从而求出两个颜色空间的映射关系，当标准照明体选定时，其是一个常数。

在颜色空间映射参数确定的条件下，一旦测得的系统样本颜色值被计算出来后，就可以在与映射参数计算从而得出和具体机器、硬件系统、光照条件无关的L*a*b*值。所以当系统要测量未知颜色时，这个样本L*a*b*空间坐标值就可以用来寻找最接近的标准颜色；反之，如果查看样本颜色是否符合落在期望颜色偏差的阈值内，则将样本的L*a*b*值与期望颜色的L*a*b*值作为选定色差公式的输入来计算色差距离△E，从而进行色差判断。

色差仪的作用：

颜色，是一种有关感觉和主观解释的东西。正常视力的人可以分辨大约1000万种颜色，但却不能确切地给出颜色的量值。因为要表达一个颜色有各种各样的方法和词汇，但是要向某人描述特定的颜色是很难说得一清二楚的。为了进行色彩交流，人们希望量化色彩现象，建立色彩标准，用数字来表示颜色。

色差仪的出现，正是这种需求的最好体现，它可以轻松地得到被测物体在不同光源及各种条件下的色度数据甚至光谱曲线，有利于进行色彩的管理、控制及研发，方便不同厂家间的色彩交流和沟通。使用仪器也可以避免人为或环境因素造成的色彩判断偏差，无论室内室外、都可以做到更准确、客观的评判色彩。被广泛的应用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业准确颜色测量和品质控制。

根据性能参数、精度范围和使用要求，色差仪可分为3种：第一种是手持式色差仪，又称色彩色差计，其能直接读取数据，不用连接电脑，不配带软件，使用方便，价格便宜，但精度较低，在颜色管理的一般领域使用广泛；第二种是便携式色差仪，又称便携式分光色差仪，其除了能直接读取数据外，还能连接电脑，配带软件，体积较小，便于携带，精度较高，价格适中；第三种是台式色差仪，又称台式分光测色配色仪，其具有读数窗口，连接电脑时需要使用测色、配色软件，具有高精度的测色和配色功能，体积较大，性能稳定，价格较高。

色差仪的基本组成：

色差仪主要包括测头、数据处理器（含显示器及打印机）、直流电源及附件四部分。色差仪测头由照明光源，滤色器，硅光电池，隔热玻璃，凸透镜，导光筒，挡板，积分球等组成。其中：

1.积分球是测色仪的重要构成部件，在很大程度上决定了测色仪的使用寿命、测量精度和长期重复性。

2.数据处理系统包括放大电路、A/D转换、中央处理器、显示、打印等数据输出。采用微控制器进行数据处理，通过液晶显示和打印输出各种色度数据。

3.内部光源照明系统：采用低能耗的特殊发光管，经修正后作为测色用的标准照明体D65，保证220V+22V，50Hz+1Hz的稳定电压确保光源发光的稳定性。测色仪内部照明光源通常是标准A光源，而实际应用中都需要测量物体在标准D65和C光源下的色度值，因此要模拟出D65光源，使仪器总的光谱灵敏度符合D65下的卢瑟条件。

4.光谱三刺激值：选用CIE1964 补充观察者10°视角的数据；仪器照明几何条件为0/d。

5.观察条件：符合CIE所规定的0°入射/45°接收条件。光谱条件，总体响应等价于CIE标准照明体D65及10视场色匹配函数下的三刺激值X10、Y10、Z10（以下简写为X、Y、Z），最终可获得测色的五种表色系统：CIE Y10 x10 y10（1964），CIE：X10Y10Z10（1964），L*a*b*（1976），L*C*H°（1976）及 Hunter Lab和色差计算的三种表色系统：ΔEab*（ΔL*Δa*Δb*），ΔEab*（ΔL*ΔC*ΔH*）及 Hunter ΔE（ΔL Δa Δb）。不同表色系统的测得数据均可以由计算机进行相互转换，并以数字显示、可打印输出。
