色差仪最常用颜色空间CIEL*a*b*颜色空间概述
在目前的色差仪中,使用最为广泛的颜色空间就是CIEL*a*b*颜色空间,该颜色空间是CIE规定的用于颜色测量的均匀颜色空间之一,其在对颜色进行描述时,用L*、a*、b*三个维度来对颜色进行表达。本文对该颜色控件做了详细的介绍,感兴趣的朋友可以了解一下!
CIEL*a*b*颜色空间的提出:
CIE标准色度学系统是对色彩进行定量描述的基础。CIERGB系统具有真实的三原色,但系统具有负值;CIEXYZ系统消除了负刺激值,其xy色度图在对色域的描述上有重要的地位,然而该系统具有较大的不均匀性;从CIE1931RGB系统到CIE1931XYZ系统,再到1964L*u*v*系统,再到CIE1976L*a*b*系统,一直都在向“均匀化”方向发展。CIE1931XYZ颜色空间只是采用简单的数学比例方法,描绘所要匹配颜色的三刺激值的比例关系;CIE1960UCS颜色空间将1931xy色度图作了线形变换,从而使颜色空间的均匀性得到了改善,但亮度因数没有均匀化。
为了进一步改进和统一颜色评价的方法,1976年CIE推荐了新的颜色空间及其有关色差公式,即CIE1976L*a*b*(或LAB)系统,现在已成为世界各国正式采纳、作为国际通用的测色标准。它适用于一切光源色或物体色的表示与计算。
CIEL*a*b*是CIE推荐的均匀颜色空间,其均匀性已有很大的改善,该系统与设备无关,色度值和明度值(阶调)可以独立调节,而且当颜色的色差大于视觉的识别阙限(恰可察觉)而又小于孟塞尔系统中相邻两级的色差时,能较好地反映物体色的心理感受效果。
CIEL*a*b*颜色空间的含义:

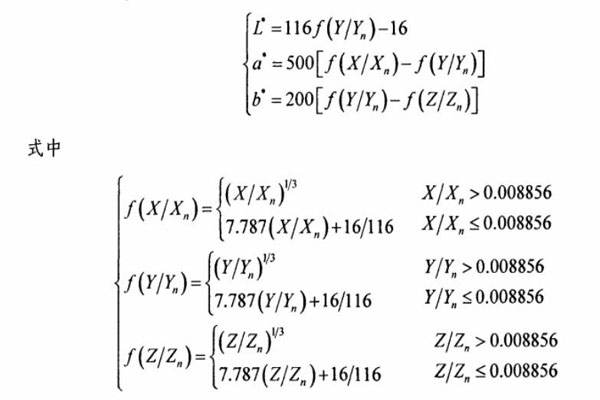

CIEL*a*b*颜色空间是由三个通道组成:L*通道表示明度,其取值范围是0~100,数值越大颜色的明度值越大;a*通道和b*通道是两个色度通道,其中a*通道表示颜色的红绿反应,b*通道表示颜色的黄蓝反应,a*和b*的取值范围为-128-127,对于a*来讲,数值越大颜色越红,数值越小颜色越绿;对于b*值来说,b*值越大颜色越发黄,否则越偏蓝。作为该空间三维直角坐标系的明度L*和色品坐标a*、b*的计算公式为:
其中,X、Y、Z为颜色样品的三刺激值,Xn、Yn、Zn为CIE标准照明体照射在完全漫反射体上,然后反射到观察者眼中的三刺激值,其中Yn=100,当颜色样品的尺度小于4°观察视场时,应采用CIE1931XYZ标准色度系统;而当颜色样品的尺度大于4°观察视场时,则采用CIE1964XYZ标准色度系统。
在CIELAB颜色空间中,有一组与心理量近似对应的感知属性,即明度L*、彩度C*ab和色调角hab。颜色样品的明度L*与CIELAB空间中的明度指数L*是一致的。彩度C*ab则是在CIELAB空间的等明度面上,颜色样品的色品坐标(a*,b*)到坐标原点的距离。
利用下列公式可以分别算出颜色样品在CIELAB均匀颜色空间中的彩度和色调角:

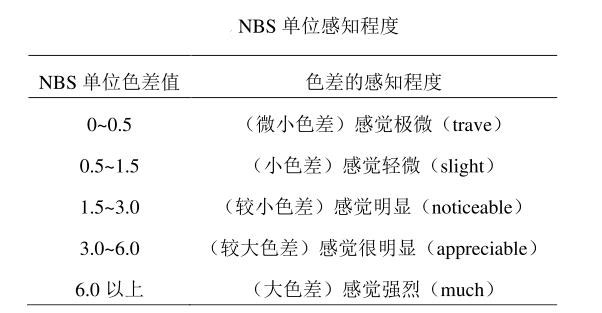

对于色调角hab,当a*>0且b*>0 时,0° CIELab色差公式是在CIELa*b*均匀颜色空间中的色差公式,其结果与人眼的视觉相关性较好,两种颜色之间的色差如下式所示: 色差用△E表示,△表示差异,单位是NBS,是由美国国家标准局制定的。△E=1称为1个NBS色差单位,大约相当于在最优试验条件下人眼所能知觉的恰可观察差的5倍。下表表示NBS单位及在色差视觉上的显著程度。 对于有色产品,色差的允许范围应该根据物品的不同分别设定,如纺织品定为小于2个NBS单位,而彩色电视可以设定为4-5个NBS单位,涂料则设定为小于1个NBS单位。 CIEL*a*b*(CIELAB)是惯常用来描述人眼可见的所有颜色的最完备的色彩模型。L、a和b后面的星号(*)是全名的一部分,因为它们表示L*、a*和b*。Lab指的是Hunter Lab,它是建立在颜色对立理论基础上的三维直角坐标系,是不带星号的,不同于L*、a*和b*。这2种表色系统都是建立在颜色对立理论基础上的,应用都比较广泛,区分这2种表色系统还是很有必要的。 Hunter Lab和CIELAB颜色体系的计算公式不同,虽然都是由X、Y、Z经数学计算而来,但是色度量的取值不同。比如同样是瓷砖的颜色——黄色,Hunter Lab体系的颜色参数值为L=61.42,a=+18.11,b=+32.23,而CIELAB体系的颜色参数值则分别为L*=67.81,a*=+19.56,b*=+58.16。 2个色度空间与视觉感官的均匀性都存在差异。比如虽然 CIELAB 色空间是 CIE 推荐的均匀颜色空间,而实际上CIELAB空间对于人眼的色彩感觉来说也还是不均匀的。在该空间的某个区域(如红色区域)取2个色样点与另一区域(如绿色区域)同等距离的2个色样点作比较,会发现在红色区域的2个色样的视感觉差别和绿色区域的2个色样的视感觉差别不一样,即在不同颜色区域,色彩的宽容量数值是不相等的。CIEL*a*b*颜色空间的色差计算式:
CIEL*a*b*颜色空间和HunterLab颜色空间的区别:
