色差仪ΔE*uv色差公式怎么计算色差值?
色差仪作为色差评定仪器,其内部配置了多种类型的色差计算公式,常见的就有ΔE*ab、ΔE*uv、ΔE*94、ΔE*cmc(2:1)、ΔE*cmc(1:1)、ΔE*00、DINΔE99等。不同色差公式计算色差值的方法是不同的,那么,色差仪ΔE*uv色差公式怎么计算色差值?本文为大家作了介绍。
色差仪CIELUV颜色空间介绍:
CIELUV颜色空间是CIE1976L*u*v*均匀颜色空间的简称,在CIELUV空间中,L*为明度,u*、v*为色品指数。三者相互垂直构成色空间来描述相对应的亮度和色度量:垂直的轴是明度L*,位于水平面且互相垂直的是色品指数u*和 v*。
CIELUV颜色空间与CIELAB颜色空间相似,L*,u*,v*是X,Y,Z通过非线性变换得到的,同样用两点间的距离表示颜色之间的色差。CIEL*u*v*和CIEL*a*b*有一些共同的特点。首先,它们的颜色空间虽然距完全均匀仍有距离,但基本上是均匀的。其次,由于是基于颜色测量的CIE系统,CIEL*u*v*和CIEL*a*b*都是与设备无关的颜色空间。与CIELAB颜色空间不同,CIELUV颜色空间更多地应用于光源色和自发光色领域,如电视和计算机屏幕色。
色差仪ΔE*uv色差公式计算式介绍:

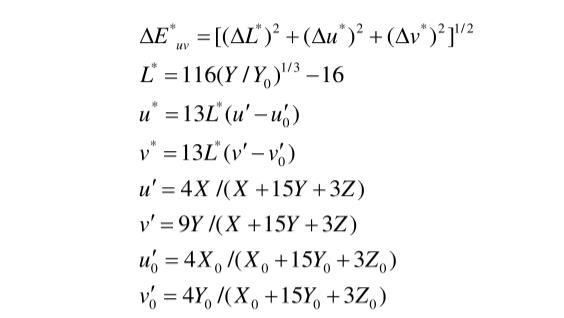

CIE1976L*u*v*色差公式是由CIE x-y色度图进行线性变换推导而得。线性变换的目的是改善与目测结果对比的均匀性。CIE1976L*u*v*色差公式为:
式中,X,Y,Z为色样的三刺激值:X0,Y0,Z0为CIE标准照明体的三刺激值,为常数值:X/X0,Y/Y0,Z/Z0,要求大于0.008856,对于不符合这一要求的极深的颜色,使用颜色修正公式。
u',v'分别为线性变换后的色样色度坐标,u'0,v'0分别为线性变换后的CIE标准照明体的色度坐标;L*为明度;u',v为彩度;△E*uv为总色差。
CIEL*u*v*色度空间中,以u',v'轴组成的平面表示颜色的彩度,轴表示颜色的明度,CIEL*u*v*色差公式主要应用于光的加法混色,例如彩色电视和图象处理方面。
色差仪Luv值与Lab值怎么转换?
色差仪Luv值与Lab值的转换分为两个步骤:
1.Luv与XYZ转换

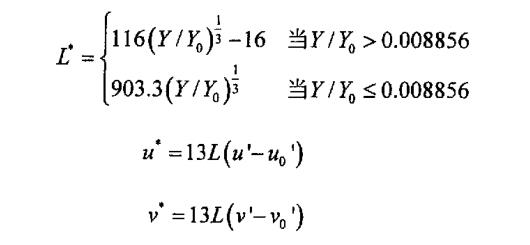

三个刺激量X,Y,Z到CIELuv颜色空间的转换公式如下:

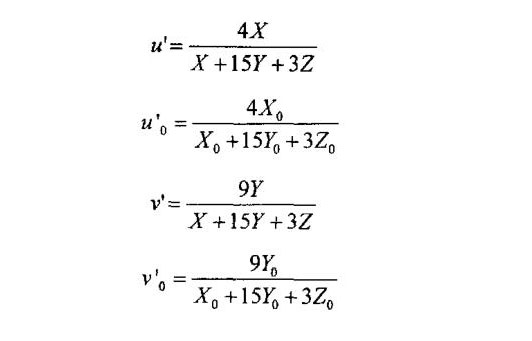

变量u',v'和u'0,v'0可以从下式得出:
X0、Y0、Z0为标准白光所对应的XYZ值。CIELuv颜色空间比较强调对红色的表示,即对红色变化比较敏感,但对蓝色表示得比较粗糙。

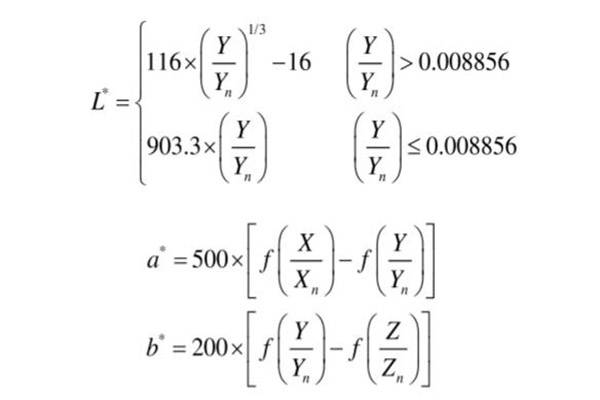

2.XYZ与Lab转换
其中,在上面的公式中,X、Y、Z指的是物体的三刺激值,这三个属性值是在海明对立坐标理论的基础上建立起来的。Xn、Yn、Zn表示的是CIE标准照明体先照射在完全反射漫反射体上,再经其反射到人们眼中的白颜色物体的三刺激值。光源和观察者的条件分别以D65和10°条件为佳。在不同的光源以及观察者条件下,三刺激值是不同的。若采用D65标准照明体Xn=94.811,Yn=100.00,Zn=107.304。
