如何测量纸张的光泽度？提升纸张的光泽度方法有哪些？

纸张的光泽度是纸张重要的外观属性，它在一定的程度上决定了印刷品的质量。一般来说，纸张光泽度高，印刷品的色泽就会艳丽；反之则色泽暗淡，影响使用。因此，针对不同的印刷产品，就需要对纸张的光泽进行准确的量化。那么，如何测量纸张的光泽度？提升纸张的光泽度方法有哪些？本文为大家做了介绍。

纸张的光泽度怎么理解？

光泽度是用来表示纸张的一种表面光学特性，它反映了纸张的光泽和印刷品光泽的质量，也反映了纸张表面显示影像的能力。理论上，把光泽度定义为纸张表面在反射入射光能力方面与完全镜面反射能力的接近程度。

纸张的光泽度分为白纸光泽度和印刷光泽度两种。通常所说的光泽度是指白纸光泽度，它是用纸张在一定角度下的镜面反射率与标准黑玻璃在同一角度下的镜面反射率之比来表示的，即把标准黑玻璃的镜面反射率规定为100%，记为100度，纸张镜面反射率为标准黑玻璃镜面反射率的百分比为多少，就记为多少度。

在已有的六种表示方法中，镜面光泽度和反差光泽度适用于印刷及造纸行业。前者是物体表面反射光量与入射光量之比，后者又称对比光泽度，是物体镜面反射光量与总反射光量之比。

如何测量纸张的光泽度？

测量纸张光泽度使用光泽度仪，大多数光泽度仪是测量物体表面镜面反射率，即镜面光泽度。光泽度仪由光源、产生平行光束的校正棱镜、限制平行光束的光栅和镜面方向反射光检测装置组成。测量时，将纸张反射率与已知反射率的物体进行比较。通常采用一块抛光黑，玻璃作为工作标准。在入射角为75°下，抛光黑玻璃镜面反射光为入射光的26%，但用它将仪器调至100%，所以，镜面反射13%，入射光的纸张仪器的读数将为50%，实验结果以50%报告。为什么要用黑玻璃而不用白玻璃作为标准工作板呢？这是由于黑色玻璃能吸收所有进入玻璃的光，因而无扩散反射光，射到检光计的光也就全是镜面光；若用白色玻璃作为标准板，镜面反射光量与黑玻璃相同，但有扩散反射光掺在里面，影响测量的结果。所以，用黑玻璃优于白玻璃。

光泽度测量时，所选光入射角度不同，结果也不同。入射角越大，镜面反射率越大，光泽度值越高，反之亦然。由此可见，光泽度值的高低不仅取决于物体的表面特性，而且取决于测量角度。在具体测量时，根据纸张表面光泽度级别不同，可采用不同的测量角度。研究发现，对于大多数纸张，75°角是最好的测量角度，蜡纸采用20°角，高光泽的涂料纸，常采用45°角、60°角，在报告测量结果时，必须注明所用仪器和测量角度。目前许多光泽度仪的测量角是可调的，可任意选择。

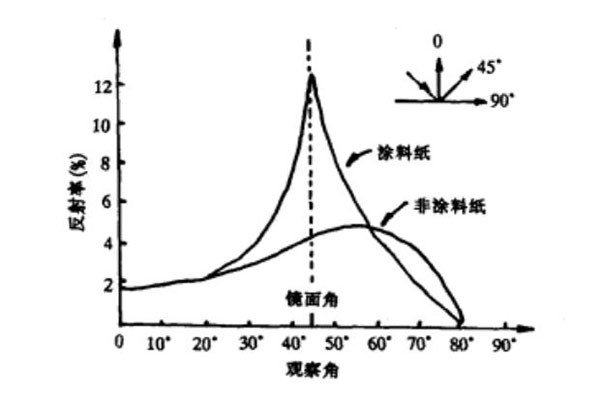

此外，进一步的研究还发现，光泽度值不仅受测量角度的影响，而且还受照明和观察所采取的角度范围的影响。上图为45°角照明，不同角度观察纸张表面反射光的相对量。图中两条曲线分别代表涂料纸和非涂料纸的情况。由图可见，涂料纸表面平滑均匀，45°角观察时（镜面方向），其相对反射光量有一个高而窄的峰。因此在光泽度测量时，测量角度只要有轻微的变化都会明显地影响测量结果，所以角度必须精确控制。非涂料纸的反射率分布曲线则相当平缓。从图中可以看出，其最大反射率并不在45°角，而是偏移到约55°角左右的方向上。这是因为非涂料纸表面粗糙，当平行光束照射到这样的表面时，入射角在表面上各点是不相等的，有的大于45°，有的小于45°。如果这两种情况的概率相等，则由于角度大于45°的方向上的反射光多，造成最大反射率偏移到了大于45°的方向上。

纸张光泽度和印刷光泽度一回事吗？

纸张光泽度有纸面光泽度和印刷光泽度两个概念。所谓纸面光泽度是指当用特定入射角（一般为75°）的光照射在试样上，相同角度光的反射程度。它表示了纸或纸板镜面反射的一种性质。在完全平滑的表面（镜面）可使75°角入射光全部按75°反射出来，得到的光泽度值为100%，这种反射称为镜面反射。然而纸或纸板的表面存在着凹凸不平，除了镜面反射之外，还存在着散射光，降低了纸张的光泽度。纸张表面越是粗糙，其光泽度就越低；反之，纸张表面的凹凸现象越细微，则光泽度越高。纸张光泽度由低到高的排列是：非涂料纸、轻量涂料纸、涂料纸、铸涂纸（玻璃卡纸）。

印刷光泽度是指纸张上油墨层表面的镜面反射程度。一般地讲，纸面光泽度高的纸或纸板，只要印刷工艺、油墨使用得当，是能够得到较高的印刷光泽度的。

纸张光泽度对印刷质量的影响：

1.印刷品光泽度会随着纸张本身光泽度的提高而提高，而印刷品光泽度的提高会使色彩光亮、饱满。在实际印刷中，要印刷高光泽的印刷品，一般选用高光泽的纸张。

2.光泽度高的纸张与光泽度低的纸张相比，在纸面印以相同墨膜厚度时能获得更高的印刷密度。

3.由于炫光影响，光泽过高常常导致阅读质量下降，使人感到疲倦。因此以文字为主的出版物，往往采用低光泽度的纸张，如非涂料纸或无光涂料纸。

纸张光泽度提升方法：

对纸张采用涂布和超级压光的处理方法可以提高纸张的光泽度。纸张经涂布后，涂料的细微粒子填满了原纸张表面的凹陷，使纸张的平滑度提高，光泽度也相应提高。但只进行涂布还不能大大提高纸张的光泽度，只有经过超级压光后，纸张表面的细微凹凸达到了光学平滑（凹陷间歇不大于1/16入射光波长）后，光泽度才会有飞跃性的提高。另外，涂布量对纸张光泽度的影响也很重要，当涂布量低到不足以掩盖原纸张表面的凹凸不平时，即使进行超级压光也不能使纸张的光泽度得到显著的提高。
