色差仪的△E是什么意思?色差仪的△E影响因素有哪些?
色差仪作为颜色比对的光电仪器,在对样品颜色进行测量时,仪器的屏幕上会给出相应的颜色数字,其中就包括△E。许多的用户对于色差仪给出的△E的含义不是很了解,不知道是什么意思?本文对色差仪△E的含义及影响因素和计算方法做了介绍,希望对大家有所帮助。
色差仪的△E是什么意思?
色差(ΔE)是指定量地对色知觉差异进行表示,通俗说法为一种颜色与另一种指定颜色色知觉差异数值的多少。两种颜色之间的差异可以用孟塞尔表色系统或CIE表色系统的相关特征参数进行区别,如明度、色相、彩度、XYZ三刺激值等。

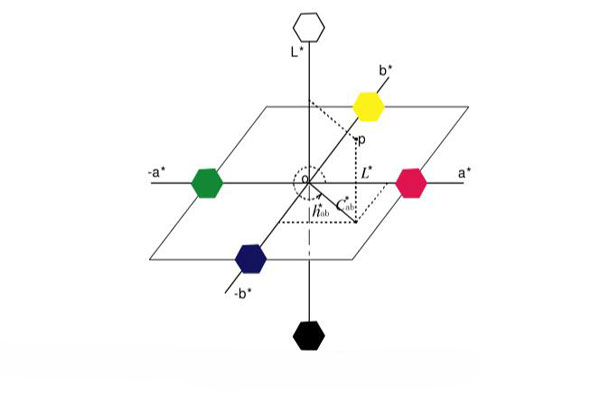

L*、a*、b*颜色系统三维空间是目前最流行的用于测量物体颜色的色空间。它是CIE定义的均色三维色空间之一,如下图所示。该三维直角坐标系统中,以明度L*和色度坐标a*、b*来表示颜色在空间的位置。
色差ΔE是一个综合值,取决于两种颜色之间的L、a、b差之坐标值。ClE Lab色空间中两个颜色的色度坐标值(L*样品,a*样品,b*样品)和(L*标准,a*标准,b*标准)之间的差值ΔE通过如下公式进行计算:
ΔE=[(ΔL*)2+(Δa*)2+(Δb*)2]1/2
其中:ΔL*=L*样品-L*标准,为明度差异;△L*为正值,样品颜色偏浅色方向;为负值,样品偏深色方向。
△a*=a*样品-a*标准,为红/绿差异;△a*为正值,样品颜色偏红;△a*为负值,样品偏绿。
△b*= b*样品-b*标准,为黄/蓝差异;Δb*为正值,样品颜色偏黄;△b*为负值,样品偏蓝。
用ΔE来评价色差时,△E越小表示样品与标准颜色越接近,反之则表示两种颜色相差越远。
色差仪△E的计算过程:
一般来讲,从拿到颜色样品到根据计算结果做出客观色差评价,大致需以下三个步骤:
1.测量样品
即使用合适的颜色测量仪器(光谱光度计)以获得代表样品光学特性的分光反射率ρ(λ)或分光透过率τ(λ);
2.计算三刺激值
即通过色度学的基础数据和测得的样品分光反射率,按规定公式求取三刺激值。实际上是客观定量地给出样品的颜色对人眼视网膜上视觉感光细胞产生的刺激,这种刺激通过神经冲动传至大脑,最终形成颜色的主观感觉;
3.计算色差值(△E)
即按一定的色差公式,计算出两样品间的色差,可以理解为这一色差值反映了两个不同的色刺激在大脑中产生的感觉上的差别。这也是为什么选用△E作为色差符号的原因。希腊字母△表示“在……方面的差别”,而E则是德语单词Empfindung(感觉)的第一个字母。
色差仪的△E影响因素:
1.主客观条件的影响
观察颜色之间的差别时,除颜色本身三个属性的差异外,还受照明条件,观察人员的心理因素,观察的几何条件,背影的亮度和色泽,物体的材质、光泽、纹理、透明程度、大小、形状等因素的影响。
2.色差概念模糊
人们通常讲的色差可分为可感知的色差(Perceptible Color Difference)和可接受的色差(Acceptable Color Difference)两种情况。显然前者对色差的控制比后者要严格得多,而通常人们并未强调这两个概念之间的差异,造成色差评价上的二义性和色差控制尺度上的不一致。
3.颜色空间的不均匀

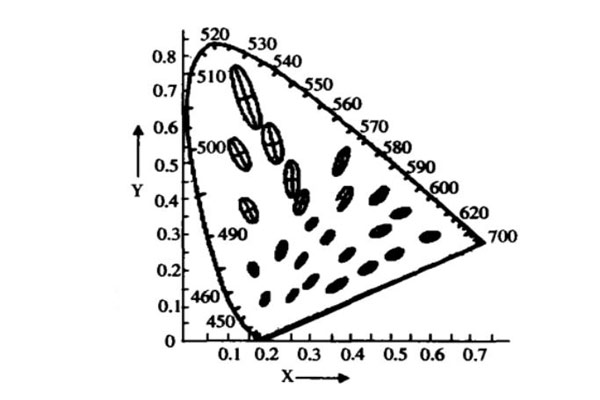

虽然从仪器测色实用化以来,人们可以凭借测色仪来定量地确定颜色的属性,但是由于颜色空间的不均匀性使人们不能直接从颜色值的差异来评价物体间色差的大小。颜色空间的不均匀性可以从W.D.Wright和D.L.MacAdam的实验结果1明显地显示出来。MacAdam容差椭圆如下图所示,其中x,y为色品坐标。
由上图可知,人眼对不同色相颜色的宽容量不同,绿色区颜色宽容量大,黄色区其次,蓝色区最小,即人眼对不同色相的颜色敏感程度不同。另外,人眼对颜色的三个属性的敏感程度也不同。颜色的亮度越低,容差范围越小,所以深色样品不容易实现颜色匹配;颜色的彩度越低,容差范围越小,所以灰色系列的颜色也不容易实现颜色匹配。人眼对颜色三属性的敏感程度依次为:色调>彩度>明度。1976年CIE提出的CIE1976L*a*b*颜色空间也存在一定程度的不均匀性。
