色差仪标准色板类型及标准色板检定方法你了解吗?
色差仪的标准色板主要用于色差仪的校准和仪器各项性能指标的检测,也可以作为目视评判颜色样品的标准,根据其用途的不同,可以由不同光学性能材料制成,如陶瓷、玻璃、塑料等。本文介绍了色差仪标准色板类型及标准色板检定方法。

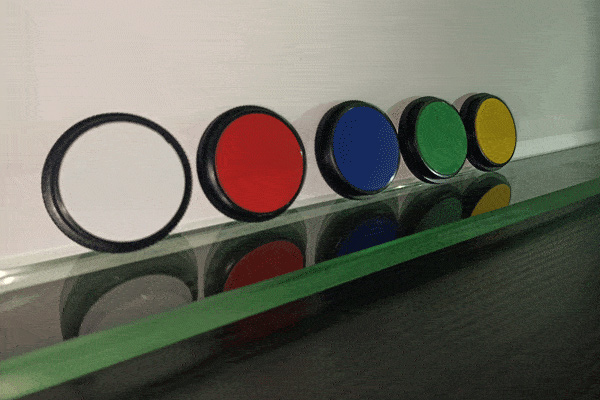

色差仪标准色板的类型:
标准色板用来校准色度计和检验测色仪器的各种技术指标、工作性能,也可用来目视评判颜色样品,以及辅助生产过程中产品颜色的匹配。根据不同的用途,标准色板由具有不同光学性能的各种特定材料制成。如用油漆、塑料、印刷及卡片等制成的标准色板。其耐久性差,可以在较短时间内用于相应工业生产过程的判色操作,如涂料、塑料、壁纸、釉面砖、装饰物及服装生产等的相对色匹配,或者用来协调不同工业企业的产品颜色,比如居室装修,厨房、浴室及汽车内部的各种材料的颜色搭配,使其达到和谐匹配的效果。
仪器用标准色板是由完全反射漫射体这个基础标准严格定标后,作为仪器的必备附件或检验器具的,因而必须满足一定的技术条件,如光学稳定性,表面平整性、均匀性,不透明性,无荧光,一定的机械强度及耐久性(不易损坏)等。完全符合上述技术性能要求的材料是很难找到的,也无法保证色板颜色的恒久不变。所以,实际上只能选用尽可能接近要求的材料。制作标准色板最常用的材料有瓷板、陶瓷、釉面砖、密纹乳浊玻璃、铁基或钢基的捷瓷等材料。
用仪器测量颜色都是相对测量,所用的测色仪器必须先用已知反射比的标准板进行定标,或称校正,然后才能进行工作。有些测色仪器仅配有一块工作标准白板,或一块白板一块黑板;有些色度计配备有一整套包括标准白板在内的标准色板,少则4块(红、绿、蓝、白色),5块(红、绿、蓝、黄、白色),多则12块或16块不等。对于色差仪标准色板有如下技术要求:
1.表面平整、清洁、干燥,整个表面颜色均匀,不透明,无裂纹、皱纹、气泡等缺陷;
2.外形为圆形或方彩、矩形的片状物。圆形的直径一般为20mm至100mm;方形或矩形的边长一般为20mm至100mm。厚度为3mm至15mm,以保证标准色板有一定的刚度、不变形。
3.表面的光滑程度可分为有光泽和无光泽两种,按使用的需要选择。
色差仪标准色板的检定方法:
标准色板所附的色度学标准数据,由计量检定部门提供,计量检定的一般方法为:
①对标准色板进行外观检查,如有破损或污染,应停止使用;如有轻度污染或浮尘,可以清理后进行测定;
②测定应在规定的几何何条件下进行;
③使用专门为颜色测量而设计的光谱光度计测量标准板的光谱反射比,这种光谱光度计通常带有积分球附件或其它几个条件的附件。
④检定一级标准色板的波长范围为380nm至780nm;检定二级标准色板的波长范围应不小于400mm至700nm,波长误差应小于0.5nm。光谱通带半宽度应在10nm以内。
⑤仪器应该用高一级的标准白板作为参考标准,校准之后才能用来测量标准色板。
⑥测定标准色板的光谱反射比之后,计算在某一指定标准照明体下的三色刺激值,再计算色坐标x,y。
标准色板的检定周期一般为一年,但如果发现标准色板表面有明显的变化,因而怀疑其量值的准确性时,应及时送到计量部门检定。
