几何/重合测试卡
几何/重合测试卡简介

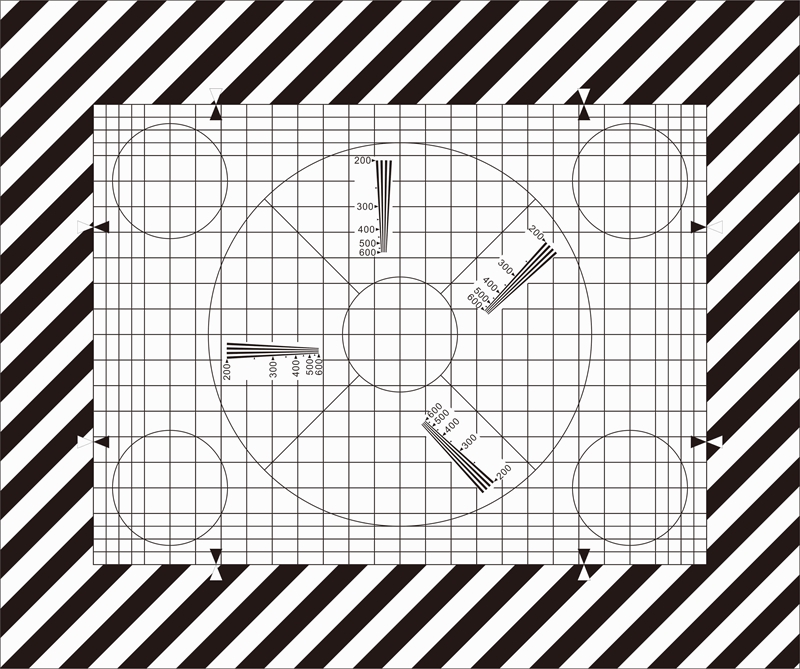

几何/重合测试卡在条纹背景上有水平23个和垂直53个直线栅格。3个网格线从中间划分外围的3行网格。网格线的宽度是图像宽度的0.15%。大圆形线的直径为83是图像高度的1/3%,5个小圆形线的直径是图像高度的25%。
4分辨率锲被分布在大圆的0°、45°、90°和135°处,对应的2-10MHz信号频率(8 MHz和600线的标记结束)。
几何/重合测试卡应用
- 该测试卡专门为运营调整和控制TV摄像机而设计。
- 圆圈的线性扫描可以粗略的视觉评估。
- 网格线的作用是调整定位。
- 锲的作用是测试分辨率。
