灰阶测试卡
简介
TE153灰阶测试卡是一种常用的摄像头测试卡,主要用于测试灰阶的测试卡;该卡配合透射式灯箱使用如型号CC5100/3100,HC5100/3100以及DNP透射灯箱,在监控摄像头测试领域应用广泛。
尺寸:内部240×180mm、外部320×290mm

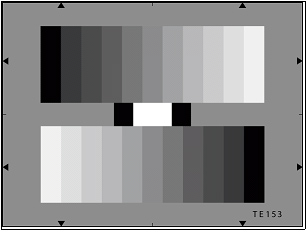

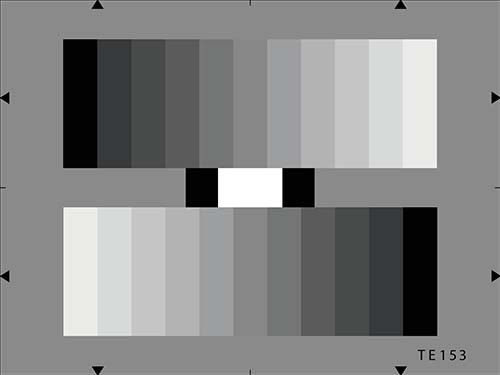

两个11度灰阶条按相反的方向排列在灰色背景(D=0.56)中,灰阶条以对数标刻度。
灰阶密度:伽马=0.45
透射值(亮度):伽马=2.2,刚好是伽马=0.45的倒数值。
一个最佳的伽马校正的摄像机的输出信号产生两个相反的11度线性步进信号。灰阶的对比范围是44:1。
11度灰阶值
灰阶等级 | 密度 | 透射率% |
1 | 0.05 | 89 |
2 | 0.13 | 74 |
3 | 0.22 | 60 |
4 | 0.34 | 48 |
5 | 0.44 | 37 |
6 | 0.56 | 28 |
7 | 0.70 | 20 |
8 | 0.88 | 13 |
9 | 1.08 | 8 |
10 | 1.34 | 5 |
11 | 1.70 | 2 |
密度值是基于斑马条的白色部分。两个黑色方块和一个白色方块位于两个灰阶条中间,黑色方块的密度为D>3.0(透射率<0.1%)。白色方块的密度为D=0.05(透射率=89.9%)。
