9阶灰度卡用于电子摄像机色调再现性评估
9阶灰度卡简介

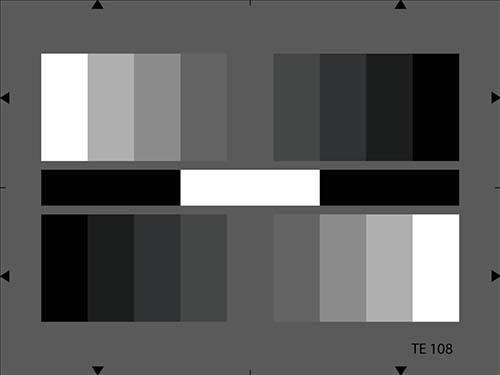

9阶灰度卡YE0108用于电子摄像机的色调再现性的评估。两个9阶灰度块逆向排列在灰色背景上(D≈0.75),灰度刻度为对数级别(gamma=0.45)。利用两个相反的9阶线性步进信号产生最佳的相机伽马矫正值。这灰度测试卡的对比度范围为50:1。
9阶灰度卡灰度值
级别 Step |
密度 Density |
反射率 % Reflectance in % |
输出电压 % Output voltage in % |
1 | 0.15 | 71 | 100 |
2 | 0.26 | 55 | 88.75 |
3 | 0.37 | 42 | 77.5 |
4 | 0.51 | 31 | 66.25 |
5 | 0.67 | 22 | 55 |
6 | 0.85 | 14 | 43.75 |
7 | 1.09 | 8 | 32.5 |
8 | 1.40 | 4 | 21.25 |
9 | 1.85 | 1 | 10 |
这个密度值是基于BaSO4=0的密度。纯黑色和纯白色区域在灰阶之间。黑色块密度为D>2.4(反射率>0.5%),白色块密度为0.09(反射率=79%)。
