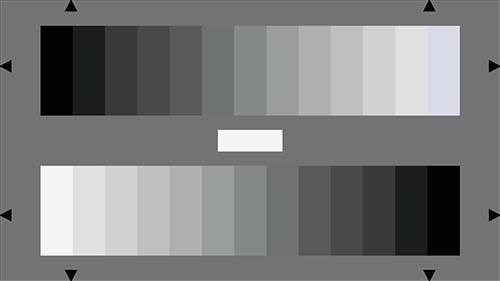

灰阶测试卡TE223
两个13度灰阶条按相反的方向排列在灰色背景(D=0.75)中,灰阶条以对数分等级。
灰阶密度:伽马=0.45,透射值(亮度):伽马=2.2,刚好是伽马=0.45的倒数值。一个最佳伽马校正的摄像机的输出信号产生两个相反的13度线性步进信号。
灰阶的对比范围是200:1。
13度灰阶测试卡参数表
Step 灰阶等级 |
Density 密度 |
Reflectancein% 反射率 |
1 | 0.05 | 89 |
2 | 0.13 | 74 |
3 | 0.21 | 62 |
4 | 0.30 | 50 |
5 | 0.40 | 40 |
6 | 0.51 | 31 |
7 | 0.63 | 23 |
8 | 0.78 | 17 |
9 | 0.95 | 11 |
10 | 1.15 | 7 |
11 | 1.41 | 4 |
12 | 1.77 | 2 |
13 | 2.35 | 0.5 |
两个灰阶条之间的白色区域的密度为D=0.05(反射率=89%)。
