ITE高分辨率测试图卡
ITE高分辨率测试图卡简介

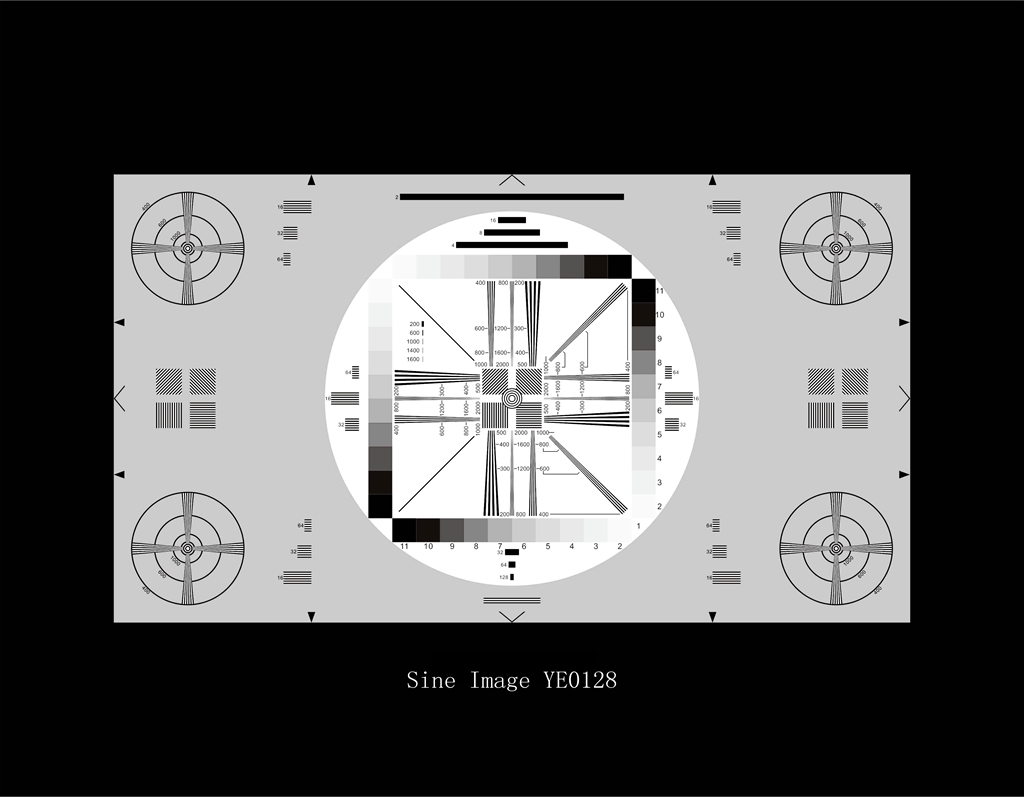

ITE高分辨率测试图卡YE0128设计用于高分辨率非广播摄像机的传输特性的测量和快速(最直观的)评估。它包括灰色背景,白色圆圈,灰度,多波群,具有不同频率(垂直和水平)和圆环的分辨率楔形。
在D = 0.15的灰度中,四个灰度的密度从D = 0.0增加到D = 1.5(对比度= 40:1)
|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | Background |
Density | 0.03 | 0.15 | 0.30 | 0.45 | 0.60 | 0.75 | 0.90 | 1.05 | 1.20 | 1.35 | 1.50 | 0.56 |
Remission [%] | 0.93 | 0.71 | 0.50 | 0.35 | 0.25 | 0.18 | 0.13 | 0.09 | 0.06 | 0.04 | 0.03 | 0.28 |
借助于灰度级可以粗略估计半色调再现,然而由于周围区域的白色,不可能进行准确的说明。
周围灰色区域的密度为D≈0.56。
圆形图允许评估几何形状。
线图案以lph(每个图片高度的线)表示分辨率。要读取“cycles”中的分辨率,只需将这些值减半。
- 分辨率可以通过分辨率楔形以0°,45°和90°(高达1000 lph)的视觉确定。
- 图表上不同位置的水平条显示中频范围(条纹)中的传输特性信息。
