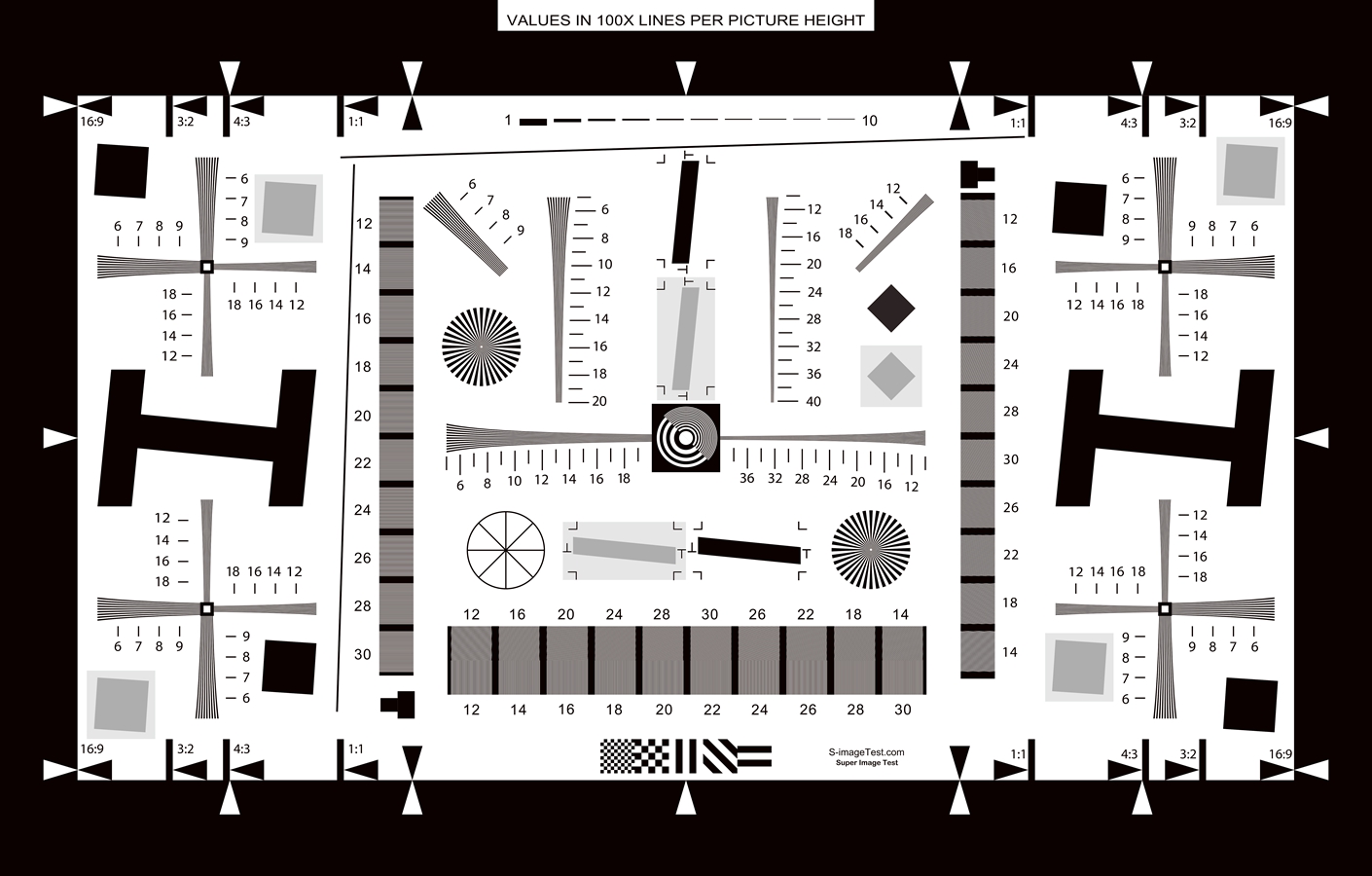

ISO12233增强型分辨率测试卡(4000线)
ISO12233增强型分辨率测试卡,除了具有标准版的所有的特点外,还加上了一些新特点,如:星状图,5°斜边。
ISO12233分辨率支持4000线。
ISO12233分辨率卡尺寸
0.5X : 10cmX17.8cm
1X: 20cmX35.6cm
2X: 40X71.1cm
4X: 80X142.2cm
8X: 160X284.4cm
适用范围
ISO12233标准适用于民用静止照片数码相机以下简称(DSC),手机,监控摄像机等图像、视频采集设备的清晰度分析。在产品目录等中记载静止照片的分辨率时,有些产品采用此标准规定的测量方法。
引用标准及文件
在本标准中引用下列标准,它们将购成本标准规定的一部分。这些引用标准都适用其最新版本(含追加内容)。
ISO12233:2000 Photography-Electronic still-picture cameras - resolutionmeasurements
ISO7589:2002 Photography–Illuminants forsensitometry-Speccificationsfordaylight,incandescent tungsten and printer
术语及定义
a) 分辨率resolution
除锯齿外,可分辨精细图案的极限。以画面每单位高度的条数来表示。
b) 锯齿aliasing
采样频率小于图像信号最高频率的2倍时,在采样频率的高次谐波附近会产生带波重叠的噪音。
测试图表
1. ISO12233分辨率测试卡
本标准以12233为基础,测试图表也直接利用ISO12233用图表。ISO图表中包含各种样式,本标准(视觉分辨率)主要使用其中的水平方向J1、K1;垂直方向的J2、K2;倾斜45度方向的JD、KD等样式。
使用ISO图表时,不一定直接使用该图表。也可以剪出必须的部分,并经过重新拼接排列后使用。
2. ISO图表中所记载数字的含义
摄影时让图表的有效高度正好占满画面,图案的数字*100即为画面中每单位高度的条数.拍摄时不一定要让有效高度占满整个画面,但此时需要进行标定.
3. ISO图表以外的图表
也可自己制作并使用与ISO图表相同的图表。此时必须满足ISO12233中规定的如下事项。
a) 白底部分的反射率Rmax与大面积黑色部分的反射率Rmin之比为80>Rmax>Rmin>40。
b) 各个图案的位置精度相对所规定位置为0.2mm(画面高度的+-0.1%)。
c) 线宽为+-5%。
d) 双曲线图案K1、K2的最细部分(的白色部分和黑色部分)的反射率比Rmax/Rmin为18以上。但这仅为“推荐”水平(ISO12233的AnnexB)。
也可使用透射型图卡。此时上述项目的反射率应解释成透过率。使用透过型图卡时,用扩散光进行照明。无论是反射型还是透射型,评估用图卡必须呈中性分光特性。
使用帮助
ISO12233增强型分辨率测试卡包含了SFR测试、MTF测试(频率线测试)、TVLine测试(楔形线测试)三种测量方式
SFR测试必须用软件测试,频率线测试用肉眼观察即可,这里主要说明一下楔形线测试。
楔形线测试的优点:
1. 非常直观,用肉眼就可以观察;
2. 对测试要求相对SFR较低;
3. 数据覆盖面大,比频率线测试准确;
4.可以用软件辅助测试,得到更为准确的数据。
